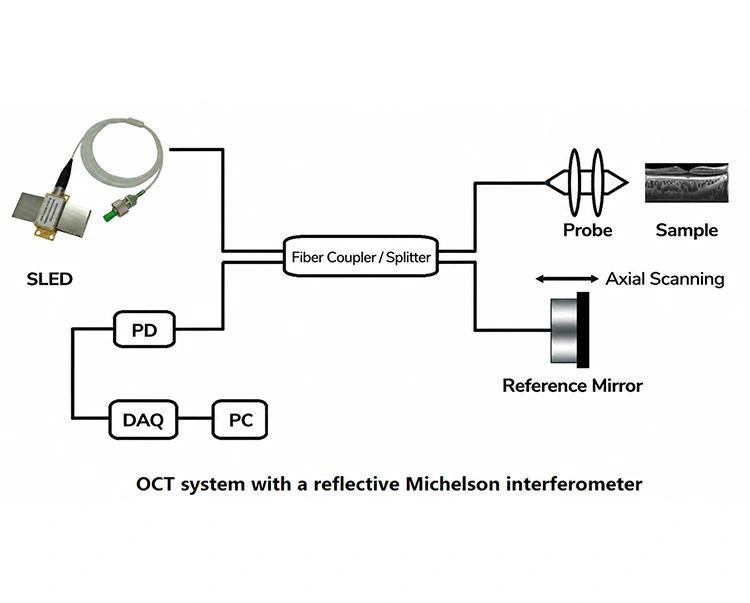

(1) Το φως που εκπέμπεται από μια ευρυζωνική πηγή χαμηλής συνοχής (όπως ένα SLED) χωρίζεται σε δύο δέσμες μέσω ενός διαχωριστή δέσμης (ή σύζευξης ινών), που εισέρχεται στον βραχίονα αναφοράς και στον βραχίονα δείγματος, αντίστοιχα.
(2) Το φως στον βραχίονα αναφοράς ανακλάται από έναν καθρέφτη.
(3) Αφού το φως στο βραχίονα δείγματος φωτίσει τον ιστό ή το υλικό που εξετάζεται, επιστρέφει οπισθοσκεδασμένο φως από διάφορα βάθη.
(4) Οι δύο δέσμες ανασυνδυάζονται στον διαχωριστή δέσμης. ένα σήμα παρεμβολής παράγεται μόνο όταν η διαφορά οπτικής διαδρομής μεταξύ των δύο βραχιόνων εμπίπτει εντός του μήκους συνοχής της φωτεινής πηγής. Αυτό το μικρό μήκος συνοχής εξασφαλίζει την υψηλή αξονική ανάλυση του συστήματος.
(5) Σαρώνοντας τη θέση του κατόπτρου αναφοράς ή χρησιμοποιώντας σάρωση συχνότητας για τη λήψη σημάτων παρεμβολής, το σύστημα μπορεί να ανακατασκευάσει δισδιάστατες ή τρισδιάστατες τομογραφικές εικόνες του δείγματος στρώμα προς στρώμα.
|
Συστατικό |
Περιγραφή Λειτουργίας |
|
Πηγή φωτός SLED |
Παρέχει ευρυζωνικό φως χαμηλής συνοχής, που χρησιμεύει ως η βασική πηγή φωτός για το σύστημα OCT για την επίτευξη υψηλής αξονικής ανάλυσης. τυπικά λειτουργεί στη ζώνη εγγύς υπέρυθρη ακτινοβολία των 800–1550 nm. |
|
Fiber Coupler / Splitter |
Διαχωρίζει την πηγή φωτός σε βραχίονα δείγματος και βραχίονα αναφοράς και συνδυάζει τα σήματα ηχούς και από τους δύο βραχίονες στον ανιχνευτή. |
|
Καθετήρας |
Εστιάζει τη δέσμη φωτός στην επιφάνεια ή το εσωτερικό του δείγματος και συλλέγει οπτικά σήματα που αντανακλώνται / οπισθοσκεδάζονται από διαφορετικά βάθη. |
|
Καθρέφτης αναφοράς |
Παρέχει μια σταθερή οπτική διαδρομή αναφοράς. Αλλάζει το μήκος της οπτικής διαδρομής του βραχίονα αναφοράς μέσω ακριβούς αξονικής σάρωσης, πραγματοποιεί αντιστοίχιση σήματος παρεμβολής με ανακλώμενο φως από διαφορετικά βάθη δείγματος και ολοκληρώνει τη σάρωση με ανάλυση βάθους. |
|
Π.Δ |
Ανιχνεύει οπτικά σήματα παρεμβολής από τον βραχίονα δείγματος και τον βραχίονα αναφοράς. |
|
Σύστημα Απόκτησης Δεδομένων (DAQ) |
Μετατρέπει τα φωτοηλεκτρικά σήματα σε ψηφιακά σήματα για επεξεργασία και αποθήκευση σε πραγματικό χρόνο από τον υπολογιστή. |
|
Η/Υ |
Επεξεργάζεται τα ληφθέντα σήματα παρεμβολής μέσω αλγορίθμων όπως ο Γρήγορος Μετασχηματισμός Φουριέ (FFT) και ανακατασκευάζει 2D ή 3D τομογραφικές εικόνες υψηλής ανάλυσης του δείγματος. |

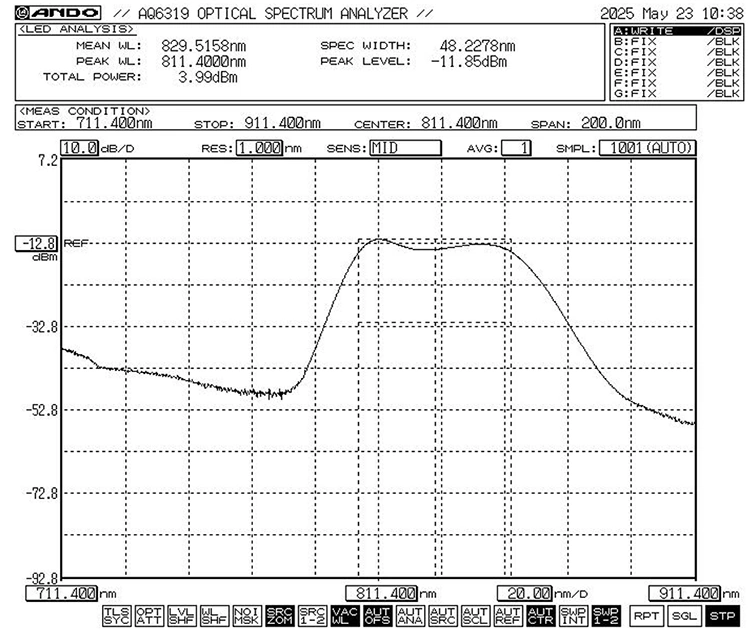

Ευρυζωνική πηγή φωτός SLED 840nm 20mW
Ε1: Τι μήκος κύματος (σε nm) της ευρυζωνικής πηγής φωτός SLD χρησιμοποιείται συνήθως στις OCT;
A1: Βιοϊατρική απεικόνιση → 800–1060 nm.

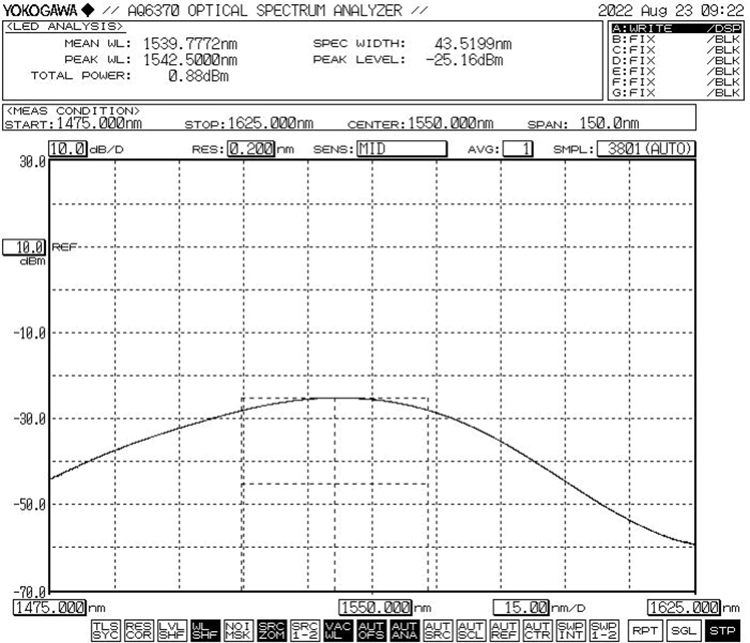

Βιομηχανική επιθεώρηση/Εφαρμογές οπτικών ινών → 1300–1550nm.
Ε2: Μια ευρυζωνική πηγή φωτός SLED απαιτεί μονωτή;
A2: Για βιομηχανικές εφαρμογές, είναι απαραίτητο να αξιολογηθεί ανεξάρτητα το μέγεθος της ανακλώμενης οπτικής ισχύος. εάν απαιτείται, ενδέχεται να απαιτούνται πολλαπλοί απομονωτές.
Ε3: Οι πηγές φωτός SLD που παρέχετε διαθέτουν ενσωματωμένο κύκλωμα προγράμματος οδήγησης;
A3: Ναι, προσφέρουμε αρθρωτές λύσεις που ενσωματώνουν το τσιπ λέιζερ, το κύκλωμα οδήγησης και (προαιρετικά) έναν συζεύκτη ινών. Αυτό επιτρέπει την άμεση χρήση ή την περαιτέρω ενοποίηση του συστήματος χωρίς να χρειάζεται ο πελάτης να συνδέσει εξωτερικό πρόγραμμα οδήγησης.
-
