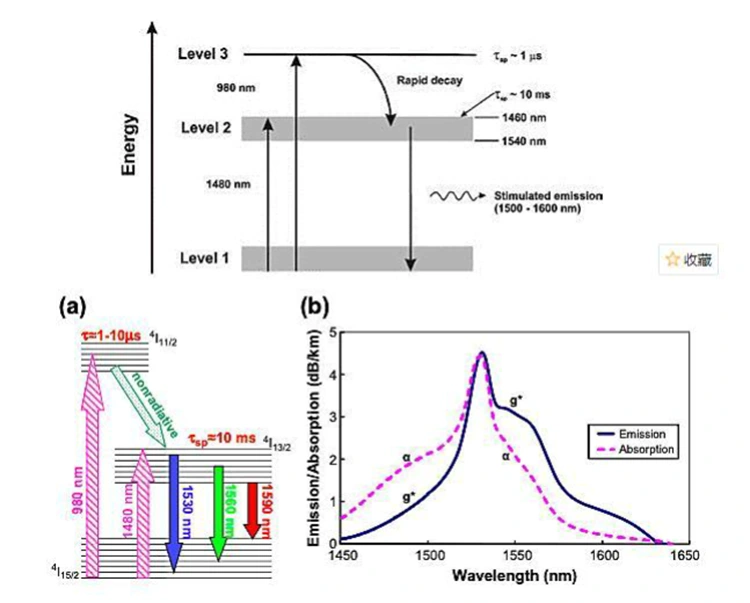

● Η ενέργεια εγχέεται στην ίνα με πρόσμιξη ερβίου χρησιμοποιώντας πηγές αντλίας 980 nm ή 1480 nm, διεγείροντας τα ιόντα ερβίου βασικής κατάστασης (Er3+) σε υψηλότερα επίπεδα ενέργειας. Αυτά τα ιόντα στη συνέχεια χαλαρώνουν γρήγορα σε μια μετασταθερή κατάσταση, επιτυγχάνοντας έτσι μια αναστροφή πληθυσμού.
● Όταν ένα φως σήματος 1550 nm διέρχεται από την ίνα με πρόσμιξη ερβίου, ενεργοποιεί μια διεγερμένη διαδικασία εκπομπής. Αυτό αναγκάζει τα μετασταθερά ιόντα ερβίου (Er3+) να επιστρέψουν στη θεμελιώδη κατάσταση, απελευθερώνοντας συνεκτικά φωτόνια που είναι πανομοιότυπα με το φως σήματος, επιτυγχάνοντας έτσι εκθετική ενίσχυση της ισχύος του σήματος (στο καθεστώς μικρού σήματος).
● Χρησιμοποιώντας ίνες ερβίου-υττερβίου συν-ντόπ σε συνδυασμό με τεχνολογία συνδυασμού αντλιών πολλαπλών τρόπων, η κορεσμένη ισχύς εξόδου μπορεί να βελτιωθεί σημαντικά (φθάνοντας επίπεδα ισχύος αρκετών watt), καλύπτοντας έτσι τις απαιτήσεις υποβρυχίων καλωδίων εξαιρετικά μεγάλων αποστάσεων, συστημάτων CATV υψηλής ισχύος και μετάδοσης υψηλής πυκνότητας.
|

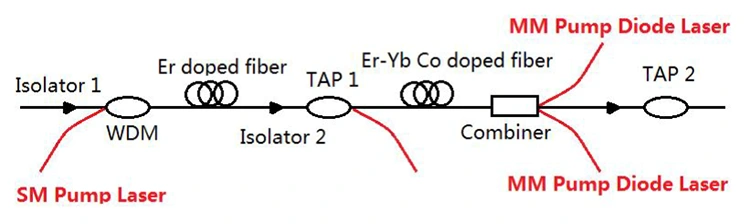

Συστατικό |
Περιγραφή |
|
Οπτικός απομονωτής |
Πραγματοποιεί οπτικά σήματα προς μία κατεύθυνση, εμποδίζει το ανακλώμενο φως να προκαλέσει αυτοταλάντωση και προστατεύει την πηγή της αντλίας και τη σταθερότητα της ζεύξης σήματος. |
|
WDM Coupler |
Συνδυάζει αποτελεσματικά το φως αντλίας μονής λειτουργίας (SM) 980/1480 nm και το φως σήματος 1550 nm σε ίνα εμποτισμένη με έρβιο για ταυτόχρονη μετάδοση ενέργειας και σήματος. |
|
Er-doped Fiber |
Το μέσο κέρδους πυρήνα που ενισχύει τα οπτικά σήματα μέσω της μετάβασης του επιπέδου ενέργειας των ιόντων ερβίου, καθορίζοντας τη βασική απόδοση κέρδους και θορύβου. |
|
TAP Splitter |
Αγγίζει μέρος του οπτικού σήματος σε πραγματικό χρόνο για παρακολούθηση ισχύος χωρίς να επηρεάζει την κύρια σύνδεση, επιτρέποντας την απεικόνιση της κατάστασης του συστήματος. |
|
Er-Yb Co-Doped Fiber |
Βελτιώνει την απόδοση απορρόφησης της αντλίας και την κορεσμένη ισχύ εξόδου, κατάλληλη για εφαρμογές ενίσχυσης υψηλής ισχύος και μεγάλων αποστάσεων. |
|
Συνδυαστής |
Συνδυάζει φως αντλίας πολλαπλών τρόπων λειτουργίας (MM) με προενισχυμένο φως σήματος για να πραγματοποιήσει έγχυση αντλίας υψηλής ισχύος και να ενισχύσει το κέρδος μετά το στάδιο. χρησιμοποιείται ευρέως σε σχέδια EYDFA υψηλής ισχύος. |
|
PumpLaserSource |
Παρέχει ενέργεια διέγερσης στα 980 nm / 1480 nm: • Αντλία 980 nm: χαμηλό θόρυβο, υψηλή απόδοση, κατάλληλη για εφαρμογές μεσαίων και μικρών αποστάσεων • Αντλία 1480 nm: υψηλότερη ισχύς κορεσμού, κατάλληλη για εφαρμογές καλωδίων εξαιρετικά μεγάλων αποστάσεων και υποβρυχίων • Αντλία πολλαπλών λειτουργιών: κατάλληλη για απαιτήσεις ενίσχυσης υψηλής ισχύος |
Δίοδος λέιζερ αντλίας 980nm με ψύξη TEC
Μονάδα λέιζερ διόδου αντλίας 980nm με ενσωματωμένα κυκλώματα κίνησης
Ενισχυτής ενισχυτής ινών C-band με Έρβιο
Πηγή λέιζερ αντλίας Raman 1457nm
Ε1: Ποια είναι τα πλεονεκτήματα της άντλησης 980 nm και άντλησης 1480 nm αντίστοιχα;
A1: Πλεονεκτήματα της άντλησης 980 nm: υψηλή απόδοση μετατροπής αντλίας και χαμηλότερο ποσοστό θορύβου. Είναι η κύρια επιλογή για EDFA χαμηλής έως μεσαίας ισχύος, που χρησιμοποιείται ευρέως σε δίκτυα μητροπολιτικών περιοχών, δίκτυα πρόσβασης και ορισμένα σενάρια διασύνδεσης κέντρων δεδομένων.
Πλεονεκτήματα της άντλησης 1480 nm: υψηλότερη κβαντική απόδοση της αντλίας και υψηλότερη ισχύς εξόδου μιας συσκευής, που βελτιώνουν σημαντικά την κορεσμένη ισχύ εξόδου. Είναι η βασική λύση άντλησης για EDFA υψηλής ισχύος, ιδιαίτερα κατάλληλη για δίκτυα κορμού υπερμεγάλων αποστάσεων, υποθαλάσσια οπτικά καλώδια και σενάρια μετάδοσης μεγάλων αποστάσεων υψηλής χωρητικότητας.
Ε2: Ποια είναι η διαφορά μεταξύ του EDFA απλής λειτουργίας και πολλαπλών λειτουργιών;
A2: Όλα τα κύρια EDFA του κλάδου είναι EDFA μονής λειτουργίας. δεν υπάρχουν εμπορικά βιώσιμα προϊόντα EDFA πολλαπλών λειτουργιών. Τα EDFA μονής λειτουργίας έχουν σχεδιαστεί ειδικά για συστήματα ινών μονής λειτουργίας, ταιριάζοντας με τα χαρακτηριστικά χαμηλής απώλειας της ίνας απλής λειτουργίας. Χρησιμοποιούνται κυρίως για οπτική μετάδοση μεγάλων αποστάσεων και χρησιμεύουν ως βασικά στοιχεία στις τηλεπικοινωνίες και τη μετάδοση δεδομένων μεγάλων αποστάσεων. Η ίνα πολλαπλών λειτουργιών είναι κατάλληλη μόνο για μετάδοση σε μικρή απόσταση περίπου 100 μέτρων, με υψηλή απώλεια μετάδοσης και διασπορά πολλαπλών διαδρομών. Για αντιστάθμιση κέρδους σε σενάρια μικρής απόστασης, προτιμώνται μικροί οπτικοί ενισχυτές ημιαγωγών (SOA) αντί για EDFA.
Ε3: Το εύρος μήκους κύματος επηρεάζει την απόδοση του EDFA;
A3: Ναι, το μήκος κύματος επηρεάζει την απόδοση του EDFA. Τα EDFA λειτουργούν κυρίως στη ζώνη C και L, με κέντρο περίπου στα 1550 nm. Μέσα στο σχεδιασμένο εύρος, παρέχουν επίπεδο κέρδος και χαμηλό θόρυβο. πέρα από το εύρος, το κέρδος μειώνεται και ο θόρυβος αυξάνεται. Για να διασφαλίσετε την απόδοση του EDFA, βεβαιωθείτε ότι το εύρος μήκους κύματος του ενισχυτή ταιριάζει με τις απαιτήσεις συστήματος.
-
