Μικρομονάδα ευρυζωνικής πηγής φωτός ASE ζώνης C

Πίνακας περιεχομένων

1. Εισαγωγή του Μικρομονάδα ευρυζωνικής πηγής φωτός ASE ζώνης C

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Βήματα λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

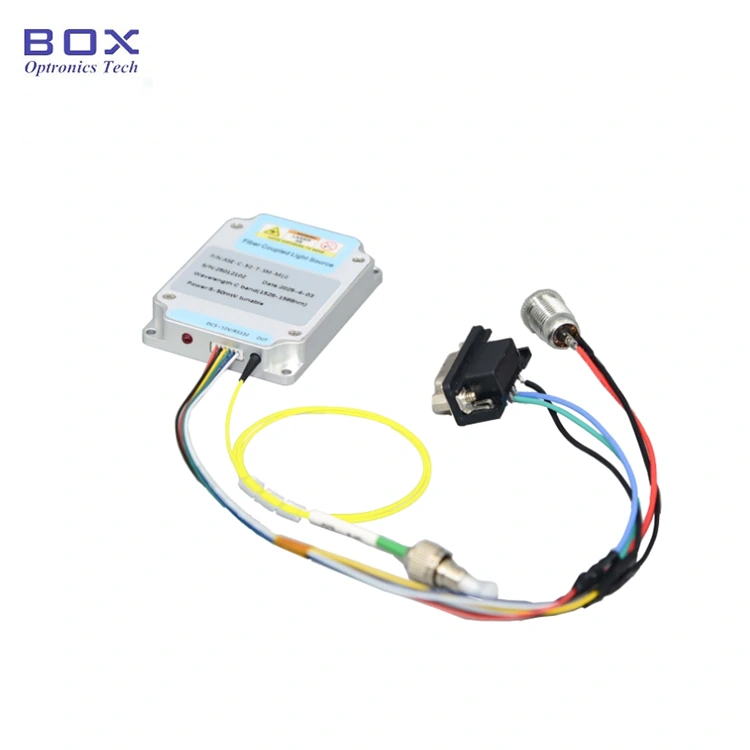

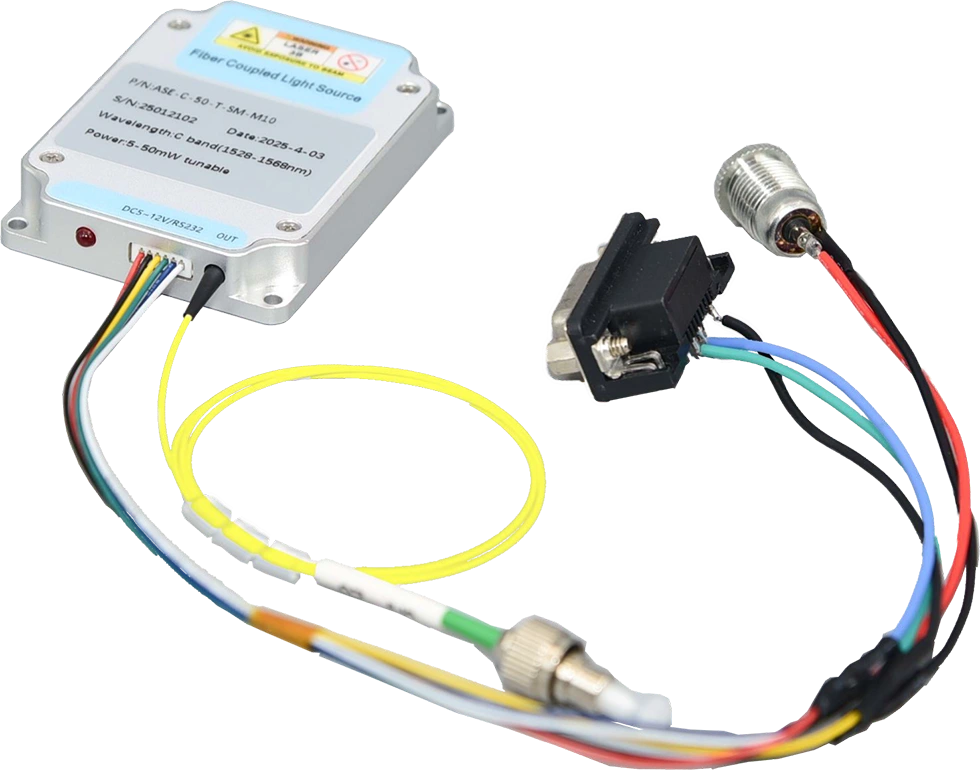

Εισαγωγή Προϊόντος

Η μικρομονάδα ευρυζωνικής πηγής φωτός ASE της ζώνης C είναι σχεδιασμένο για εφαρμογές που απαιτούν συμπαγές μέγεθος, ευρυζωνικό φάσμα και υψηλή σταθερότητα εξόδου. Διαθέτοντας εξαιρετικά μικρό αποτύπωμα, είναι ιδανικό για συστήματα περιορισμένου χώρου διατηρώντας παράλληλα εξαιρετική οπτική απόδοση. Το Η μονάδα υποστηρίζει έλεγχο RS232 ή TTL, με σταθερή ισχύ εξόδου 10/20/50 mW. Παρακαλώ χρησιμοποιήστε με έλεγχο θερμοκρασίας και υγρασίας, εξασφαλίστε καλή απαγωγή θερμότητας και αποφύγετε υπερφόρτωση εξόδου.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Ultra μικρό μέγεθος 50*50*15mm.

● Ισχύς εξόδου υψηλής σταθερότητας 10/20/50 mW.

● Φασματική επιπεδότητα ≤2dB;

● Υποστηρίζει έλεγχο RS232 / TTL για εύκολη ενσωμάτωση.

1. Εφαρμογές Προϊόντων-Γ ζώνη ΧΑ Μικρομονάδα ευρυζωνικής πηγής φωτός

● Δοκιμή οπτικών εξαρτημάτων.

● Ε&Α οπτικής επικοινωνίας;

● Ανίχνευση οπτικών ινών.

Προϊόν Λεπτομέρειες

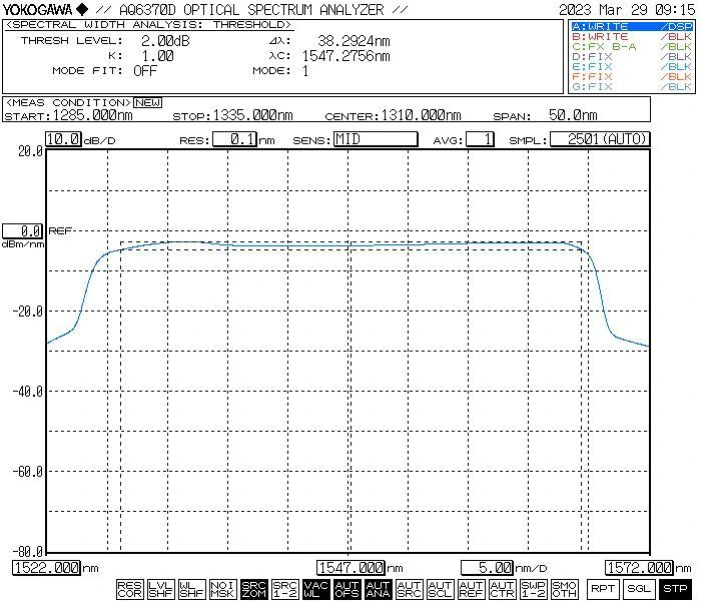

● Τυπικό φάσμα

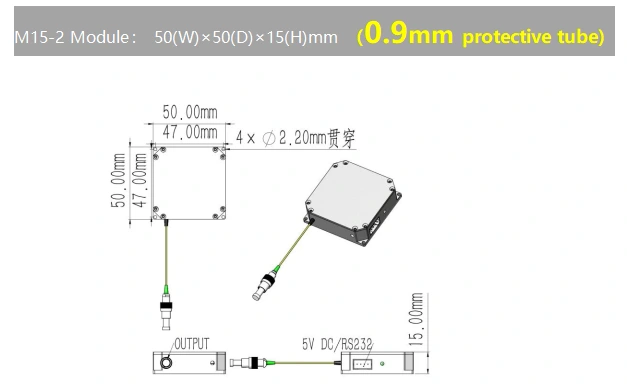

● Διάσταση (mm): μικρο-μονάδα

Λειτουργία Βήματα

Step1.Unpacking

Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

Βήμα 2. Συνδέστε το Power and Fiber Patch Κορδόνι

Ανοίξτε το τροφοδοτικό. συνδέστε τη θύρα εξόδου της πηγής φωτός χρησιμοποιώντας ένα ινώδες έμπλαστρο.

Βήμα 3. Ενεργοποίηση πηγής φωτός

Ενεργοποιήστε την τροφοδοσία της πηγής φωτός. Σημείωση: Σε αυτό το στάδιο, το Το ρεύμα και η ισχύς λειτουργίας αντιστοιχούν στις παραμέτρους που έχει ορίσει ο κεντρικός υπολογιστής υπολογιστή κατά τον πιο πρόσφατο τερματισμό λειτουργίας. εάν απαιτείται προσαρμογή, αυτά Οι ρυθμίσεις μπορούν να τροποποιηθούν μέσω του λογισμικού. Προειδοποίηση: Απαγορεύεται αυστηρά για να συνδέσετε ή να αποσυνδέσετε τους συνδέσμους οπτικών ινών ενώ βρίσκεται η πηγή φωτός ενεργός.

Setp4.Shut Down

Μετά τη χρήση, αποσυνδέστε το καλώδιο τροφοδοσίας.

Παραγγελία πληροφορίες

π.χ.: ASE-C-20-SM-MC

(Πληροφορίες παραγγελίας: C-band ASE Broadband Light Source Micro-Module, 20mW ισχύς εξόδου, με ίνα SM, πακέτο μικρο-μονάδας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποφευχθεί συσσώρευση σκόνης και ζημιά στο τέλος του προσώπου.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

2. Διασφάλιση Ποιότητας και Εξυπηρέτηση Μετά την Πώληση-Band C-band ASE Broadband Light Πηγή Micro-Module

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
