Ευρυζωνική πηγή φωτός ASE ζώνης L

Πίνακας περιεχομένων

1. Εισαγωγή του Ευρυζωνική πηγή φωτός ASE ζώνης L

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Βήματα λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

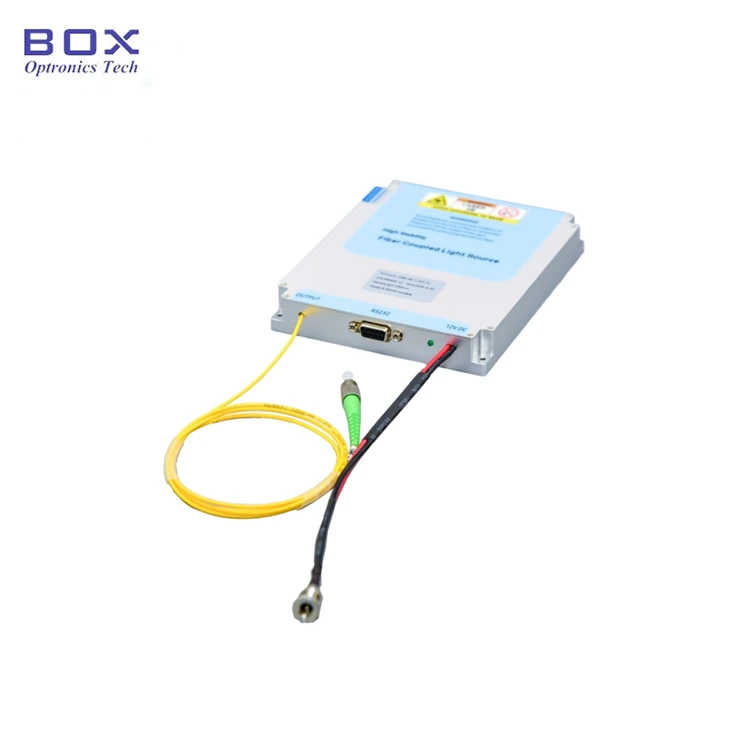

Αυτή είναι μια ευρυζωνική πηγή φωτός ASE L-band που προσφέρει α σταθερή πηγή φωτός υψηλής ισχύος 10~200mW στην περιοχή μήκους κύματος της ζώνης L (1567~1603nm). Σχεδιασμένο για εφαρμογές υψηλής ακρίβειας, παρέχει ένα ευρύ φάσμα και έξοδος χαμηλού θορύβου, καθιστώντας το ιδανικό για οπτική επικοινωνία, ανίχνευση ινών και ιατρική απεικόνιση.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Φασματικό επιπεδότητα ≤2,5dB;

● Ισχύς εξόδου 10/20/50/100/200 mW, ρυθμιζόμενη 10~100%.

● DB9 Γυναικεία (RS232) επικοινωνίες για εύκολη ενσωμάτωση.

1. Εφαρμογές Προϊόντων-L-band ASE Ευρυζωνική πηγή φωτός

● Οπτικό ανίχνευση ινών?

● Ιατρική απεικόνιση?

● Οπτικό επικοινωνίες οπτικών ινών.

Προϊόν Λεπτομέρειες

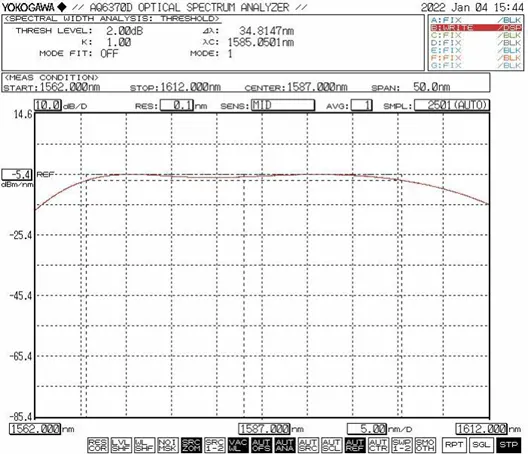

● Τυπικό φάσμα

● Βασικά αξεσουάρ

Λειτουργία Βήματα

Βήμα 1. Αποσυσκευασία και συναρμολόγηση: Παρακαλώ ελέγξτε εάν τα εξαρτήματα είναι πλήρη

πριν από τη συναρμολόγηση.

Βήμα 2. Σύνδεση Fiber Jumpers: Ανοίξτε το καπάκι σκόνης στο σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση ή ζημιά.

Βήμα 3. Σύνδεση του μετασχηματιστή ρεύματος και Σειριακό καλώδιο: Συνδέστε τη μονάδα πηγής φωτός και το τροφοδοτικό. συνδέστε τη μονάδα πηγής φωτός και τον υπολογιστή με καλώδιο σήματος USB-RS232. (Σημείωση: Ο υπολογιστής πρέπει πρώτα να εγκαταστήσει το πρόγραμμα οδήγησης σειριακής θύρας. Ο οδηγός μπορεί να είναι βρέθηκαν στο CD-ROM ή αποκτήθηκαν από την εταιρεία Box Optronics.)

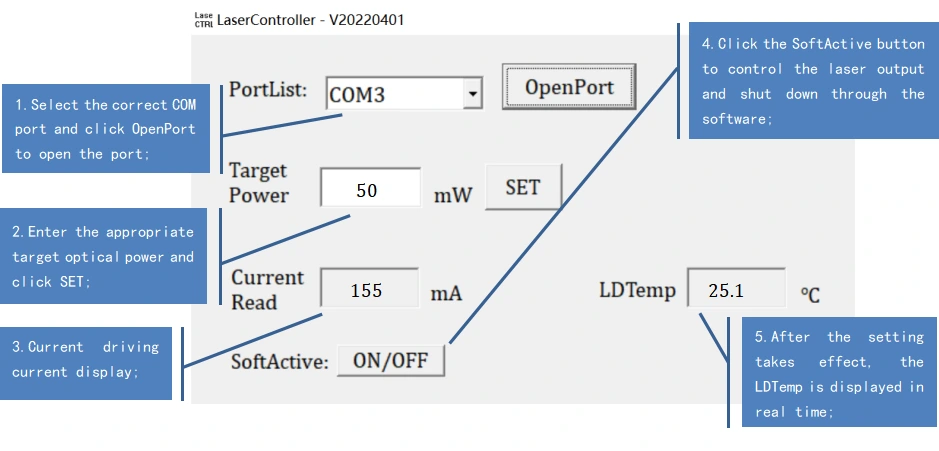

Setp4.Use: Ανοίξτε την πηγή φωτός διακόπτης ενεργοποίησης? η ενδεικτική λυχνία εξόδου πηγής φωτός είναι αναμμένη και υπάρχει οπτική έξοδος ισχύος. Αυτή τη στιγμή, το ρεύμα εργασίας και η τιμή της οπτικής ισχύος είναι οι παράμετροι που ορίζονται από τον κεντρικό υπολογιστή κατά τον τελευταίο τερματισμό λειτουργίας. Μπορούν να είναι τροποποιήθηκε και αποθηκεύτηκε στο λογισμικό του κεντρικού υπολογιστή (μόνο για την έκδοση μοντέλου με ρυθμιζόμενη ισχύ).

Βήμα 5. Μετά τη χρήση: Κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: ASE-L-2H-SM-T-B

(Πληροφορίες παραγγελίας: L-band ASE Broadband Light Source, 200mW έξοδος power, power ρυθμιζόμενη, με ίνα SM, συσκευασία πάγκου).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Δεν συνιστάται η συχνή σύνδεση και αποσύνδεση της οπτικής ίνας βύσμα στο άκρο εξόδου. Αυτό βοηθά στην αποφυγή μόλυνσης με σκόνη που μπορεί αυξήστε την απώλεια εισαγωγής ή προκαλέστε κάψιμο της ακραίας επιφάνειας του συνδετήρα.

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κλειδιού απενεργοποιούνται και, στη συνέχεια, συνδέστε το ρεύμα. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε το διακόπτης κλειδιού? αφού σβήσει η ενδεικτική λυχνία κατάστασης, αποσυνδέστε το ρεύμα. Κάνετε μην διακόπτετε απευθείας την τροφοδοσία ενώ λειτουργεί η πηγή φωτός.

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. κατάστημα σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
