Ευρυζωνική πηγή φωτός 1064nm ASE

Πίνακας περιεχομένων

1. Εισαγωγή του Ευρυζωνική πηγή φωτός 1064nm ASE

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Βήματα Λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Πρόκειται για μια ευρυζωνική πηγή φωτός ASE 1064nm που βασίζεται σε Λέιζερ αντλίας ημιαγωγών και ινών με πρόσμιξη υττερβίου, με φασματικό 1040~1080nm κάλυψη και ισχύ εξόδου 10/20/30/50/100/500/1000mW. Ολοκληρωμένο σετ από αξεσουάρ περιλαμβάνονται? παρεχόμενο εγχειρίδιο χρήσης. Είναι κατάλληλο για δοκιμές συσκευών οπτικών ινών, παραγωγή σχάρας FBG, ιατρική απεικόνιση, κ.λπ. Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αυτό πρέπει να φυλάσσεται σε ξηρό μέρος.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● Φασματικό επιπεδότητα? 

● Έξοδος Η ισχύς είναι προαιρετική και ρυθμιζόμενη.

● Υψηλή σταθερότητα Ισχύς εξόδου?

● Μονάδα/πάγκος διπλές επιλογές με παρακολούθηση επικοινωνίας για εύκολη ενσωμάτωση.

Εφαρμογές προϊόντων

● Ανίχνευση ινών;

● Ιατρική απεικόνιση;

● Συσκευή οπτικών ινών δοκιμή.

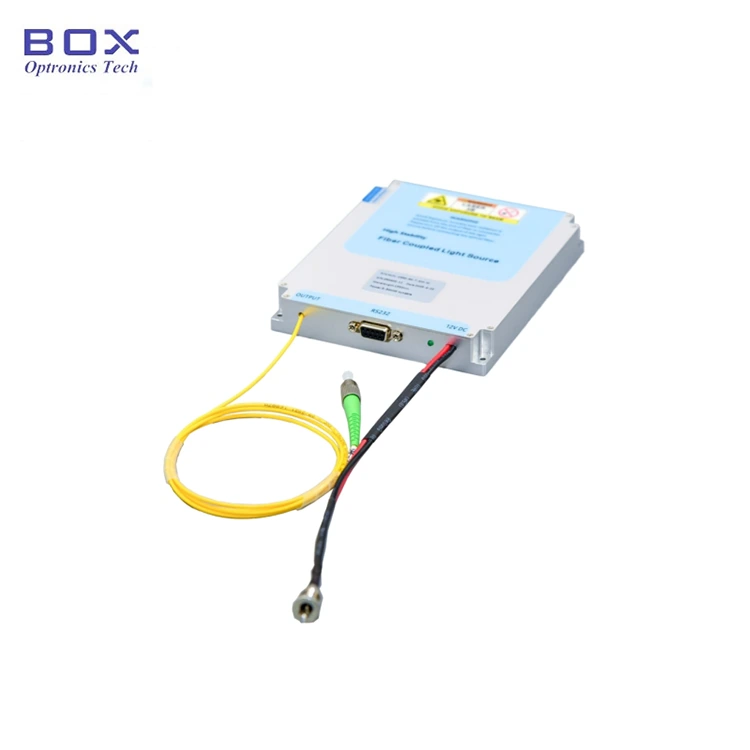

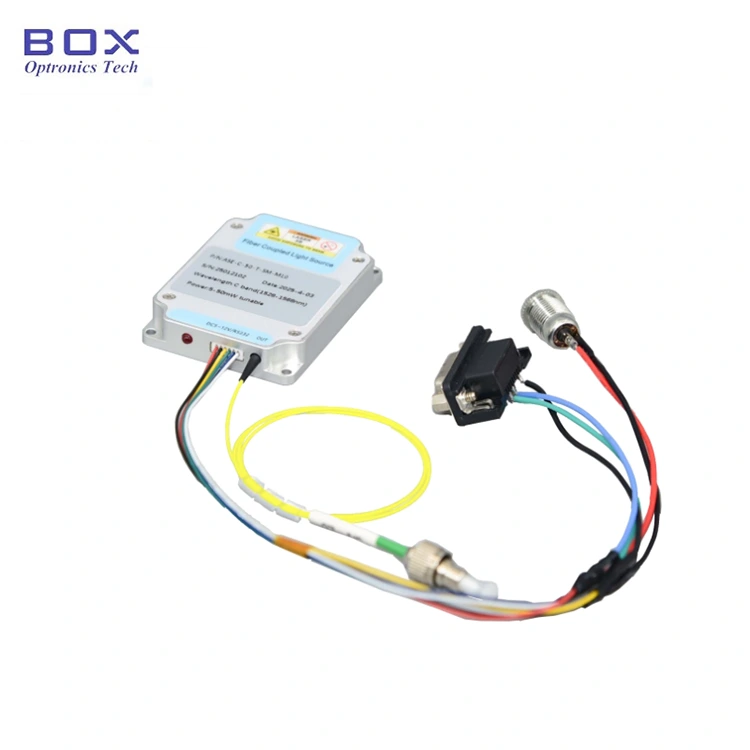

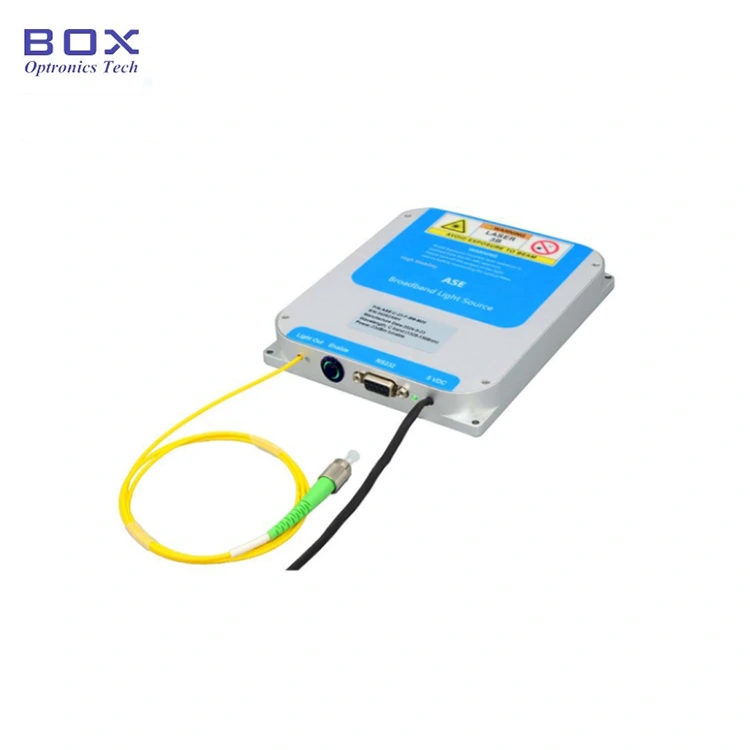

Προϊόν Λεπτομέρειες

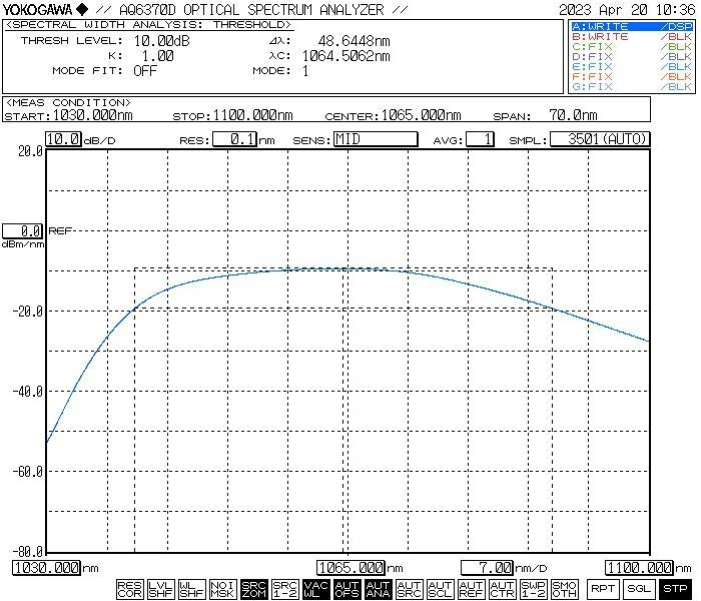

● Τυπικό φάσμα

● Βασικά αξεσουάρ

Βήματα Λειτουργίας

Βήμα 1. Αποσυσκευασία και συναρμολόγηση: Παρακαλώ ελέγξτε εάν τα εξαρτήματα είναι πλήρη

πριν από τη συναρμολόγηση.

Βήμα 2. Σύνδεση Fiber Jumpers: Ανοίξτε το καπάκι σκόνης στο σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση ή ζημιά.

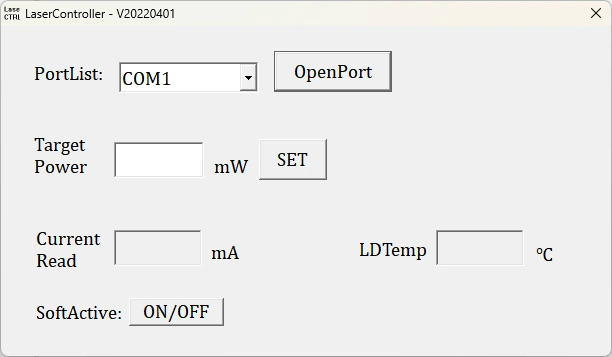

Βήμα 3. Σύνδεση του μετασχηματιστή ρεύματος και Σειριακό καλώδιο: Συνδέστε τη μονάδα πηγής φωτός και το τροφοδοτικό. συνδέστε τη μονάδα πηγής φωτός και τον υπολογιστή με καλώδιο σήματος USB-RS232. (Σημείωση: Ο υπολογιστής πρέπει πρώτα να εγκαταστήσει το πρόγραμμα οδήγησης σειριακής θύρας. Ο οδηγός μπορεί να είναι βρέθηκαν στο CD-ROM ή αποκτήθηκαν από την εταιρεία Box Optronics.)

Setp4.Use: Ανοίξτε την πηγή φωτός διακόπτης ενεργοποίησης? η ενδεικτική λυχνία εξόδου πηγής φωτός είναι αναμμένη και υπάρχει οπτική έξοδος ισχύος. Αυτή τη στιγμή, το ρεύμα εργασίας και η τιμή της οπτικής ισχύος είναι οι παράμετροι που ορίζονται από τον κεντρικό υπολογιστή κατά τον τελευταίο τερματισμό λειτουργίας. Μπορούν να είναι τροποποιήθηκε και αποθηκεύτηκε στο λογισμικό του κεντρικού υπολογιστή (μόνο για την έκδοση μοντέλου με ρυθμιζόμενη ισχύ).

Βήμα 5. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: ASE-1064-10-SM-T-M20

(Πληροφορίες παραγγελίας: 1064nm ASE Broadband Light Source, 10mW έξοδος ισχύς, ρυθμιζόμενο, με ίνα SM Hi1060, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Δεν συνιστάται η συχνή σύνδεση και αποσύνδεση της οπτικής ίνας βύσμα στο άκρο εξόδου. Αυτό βοηθά στην αποφυγή μόλυνσης με σκόνη που μπορεί αυξήστε την απώλεια εισαγωγής ή προκαλέστε κάψιμο της ακραίας επιφάνειας του συνδετήρα.

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κλειδιού απενεργοποιούνται και, στη συνέχεια, συνδέστε το ρεύμα. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε το διακόπτης κλειδιού? αφού σβήσει η ενδεικτική λυχνία κατάστασης, αποσυνδέστε το ρεύμα. Κάνετε μην διακόπτετε απευθείας την τροφοδοσία ενώ λειτουργεί η πηγή φωτός.

● Για μοντέλα ευρυζωνικής πηγής φωτός ASE με ισχύ εξόδου μικρότερη από 200 mW, ο σύνδεσμος οπτικών ινών εξόδου μπορεί να συνδεθεί σε άλλη απλή λειτουργία συσκευές ινών μέσω αφαιρούμενου προσαρμογέα (φλάντζα ινών). Ωστόσο, εάν η τελική όψη του συνδέσμου ινών είναι μολυσμένο, είναι πολύ ευαίσθητο σε ζημιά από εγκαύματα όταν το λέιζερ είναι ενεργοποιημένο — ακόμα κι αν η ισχύς του λέιζερ είναι πολύ χαμηλή. Επομένως, Πριν συνδέσετε τον σύνδεσμο ινών, πρέπει να χρησιμοποιήσετε εξειδικευμένες ίνες εργαλεία καθαρισμού για να καθαρίσετε καλά την τελική επιφάνεια. Επιπλέον, χρησιμοποιήστε μια ίνα επιθεωρητής τελικής όψης για να εξετάσει προσεκτικά την επιφάνεια, διασφαλίζοντας ότι είναι πλήρως χωρίς σκόνη και ρύπους πριν κάνετε τη σύνδεση μέσω της ίνας φλάντζα. Κατά τον καθαρισμό, την επιθεώρηση και τη σύνδεση του συνδετήρα ινών, πρέπει να βεβαιωθείτε ότι η πηγή φωτός είναι σε απενεργοποιημένη κατάσταση. υπό αρ περιστάσεις θα πρέπει αυτές οι λειτουργίες να εκτελούνται ενώ η πηγή φωτός είναι εκπέμποντας φως. Μόλις ολοκληρωθεί η χρήση και αποσυνδεθεί ο σύνδεσμος από άλλα εξαρτήματα ινών, πρέπει να καλύψετε αμέσως τον σύνδεσμο ινών με προστατευτικό καπάκι σκόνης.

● Μοντέλα ευρυζωνικής πηγής φωτός ASE με ισχύ εξόδου 200 mW ή υψηλότερο μπορεί να διαθέτει ένα pigtail εξόδου που τερματίζεται με έναν σύνδεσμο FC/APC. Ωστόσο, αυτή η υποδοχή προορίζεται αποκλειστικά για ισχύ εξόδου που ξεκινά από το χρήστη παρακολούθηση (με σύνδεση σε μετρητή οπτικής ισχύος) ή για διασύνδεση με ένα Ευθυγραμμιστής ινών με τερματικό FC για να κατευθύνει την έξοδο λέιζερ στον ελεύθερο χώρο. Αυτό Συνιστάται ανεπιφύλακτα να μην χρησιμοποιείτε προσαρμογέα φλάντζας για να το συνδυάσετε απευθείας σύνδεσμος με τις πλεξίδες άλλων ινών ή συσκευών που ανήκουν στον χρήστη. κάνοντας έτσι ενέχει σημαντικό κίνδυνο καταστροφής τόσο του συνδετήρα ινών όσο και του η ίδια η μονάδα ενισχυτή. Εάν απαιτείται διασύνδεση με άλλες ίνες, είναι Συνιστάται η χρήση fusion splicing. επιπλέον, βεβαιωθείτε ότι οι τύποι των Οι ίνες που συνδέονται είναι αμοιβαία συμβατές.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
