Ευρυζωνική πηγή φωτός ASE χαμηλής επιπεδότητας C-band

Πίνακας περιεχομένων

1. Εισαγωγή του Ευρυζωνική πηγή φωτός ASE χαμηλής επιπεδότητας C-band

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Βήματα λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

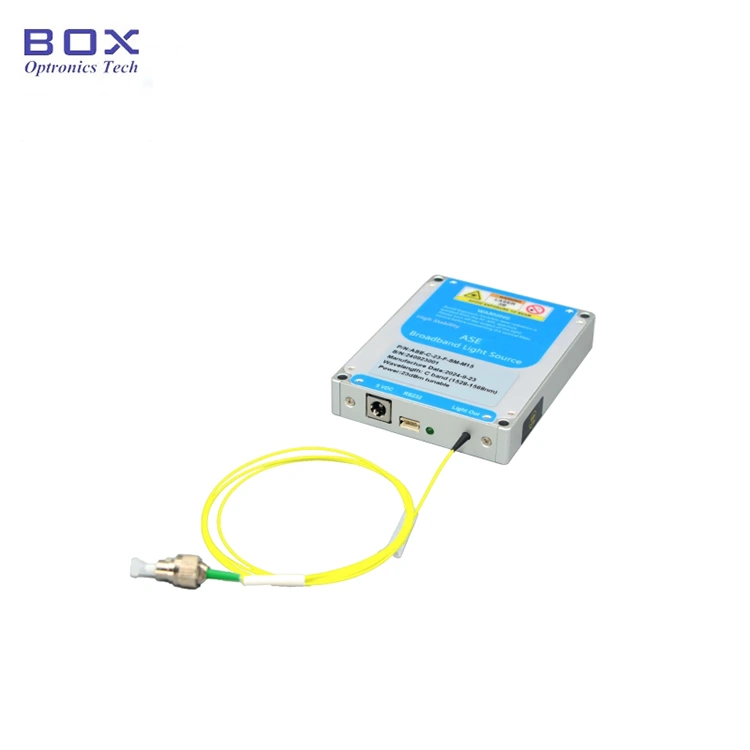

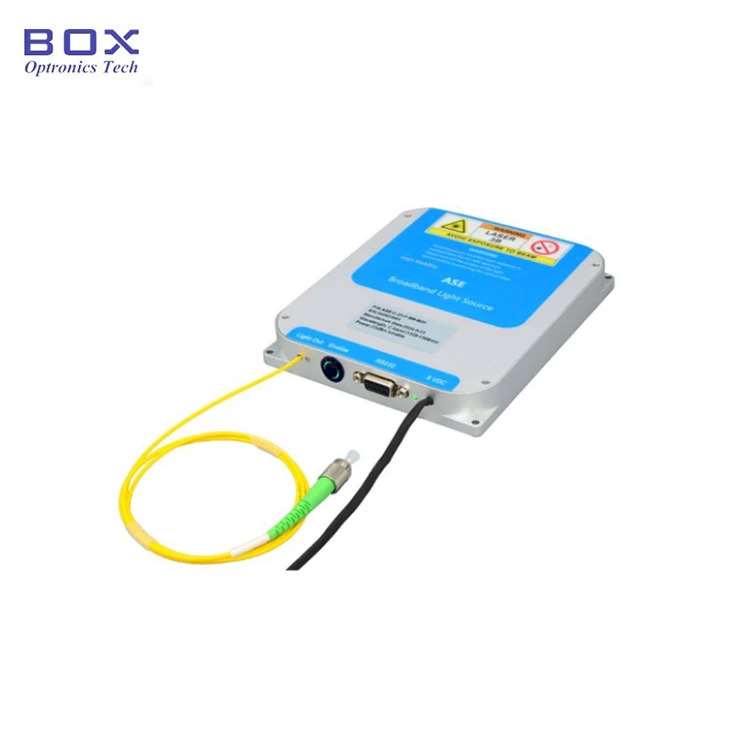

Αυτό είναι ένα ασυνάρτητο Χ.Α. χαμηλής επιπεδότητας ζώνης C Ευρυζωνική Πηγή Φωτός, η οποία είναι η αυθόρμητη εκπομπή που παράγεται από α λέιζερ ημιαγωγών σε ίνα χαλαζία εμποτισμένη με έρβιο, με φασματικό 1526~1566nm κάλυψη και ισχύ εξόδου 10/20/30/50mW. Περιλαμβάνεται πλήρες σετ αξεσουάρ. παρεχόμενο εγχειρίδιο χρήσης. Είναι κατάλληλο για οπτικές ίνες δοκιμή συσκευής, παραγωγή σχάρας FBG, ιατρική απεικόνιση κ.λπ. Παρακαλούμε λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. πρέπει να φυλάσσεται σε ξηρό μέρος τόπος.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Cose αποτελεσματικό;

● Ευρύ φάσμα;

● Ψηλά σταθερότητα ισχύος εξόδου.

Εφαρμογές προϊόντων

● Οπτικό ανίχνευση ινών?

● Ιατρική απεικόνιση?

● Δοκιμή συσκευής οπτικών ινών.

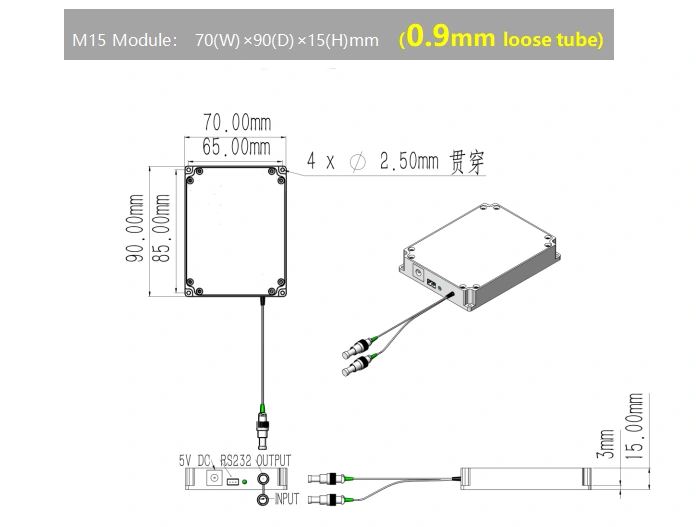

Προϊόν Λεπτομέρειες

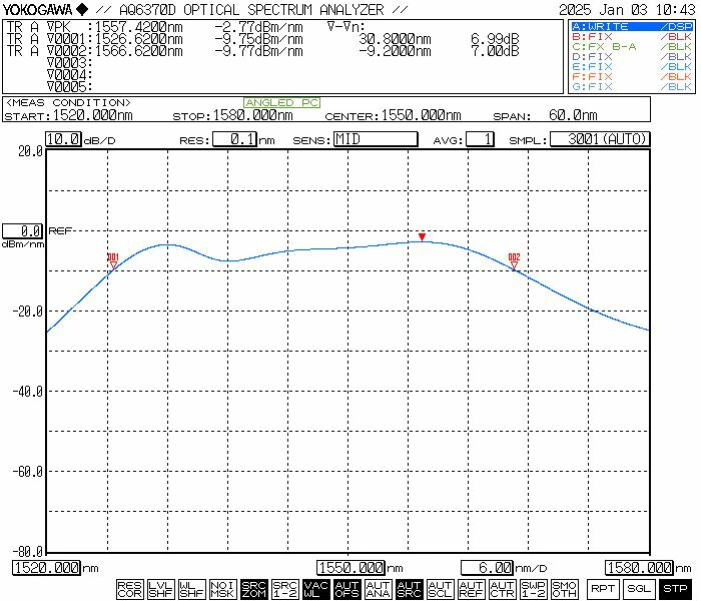

● Τυπικό φάσμα

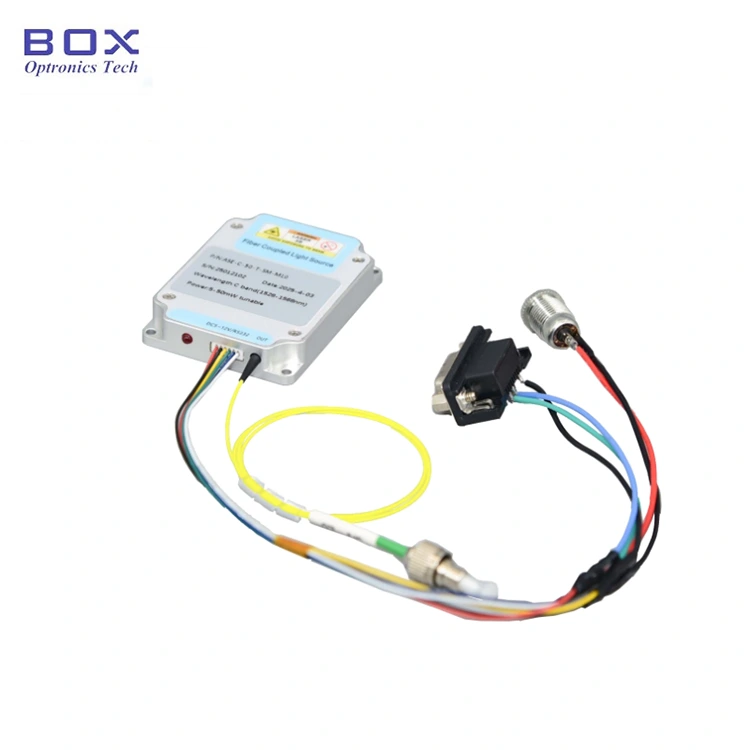

● Βασικά αξεσουάρ

Λειτουργία Βήματα

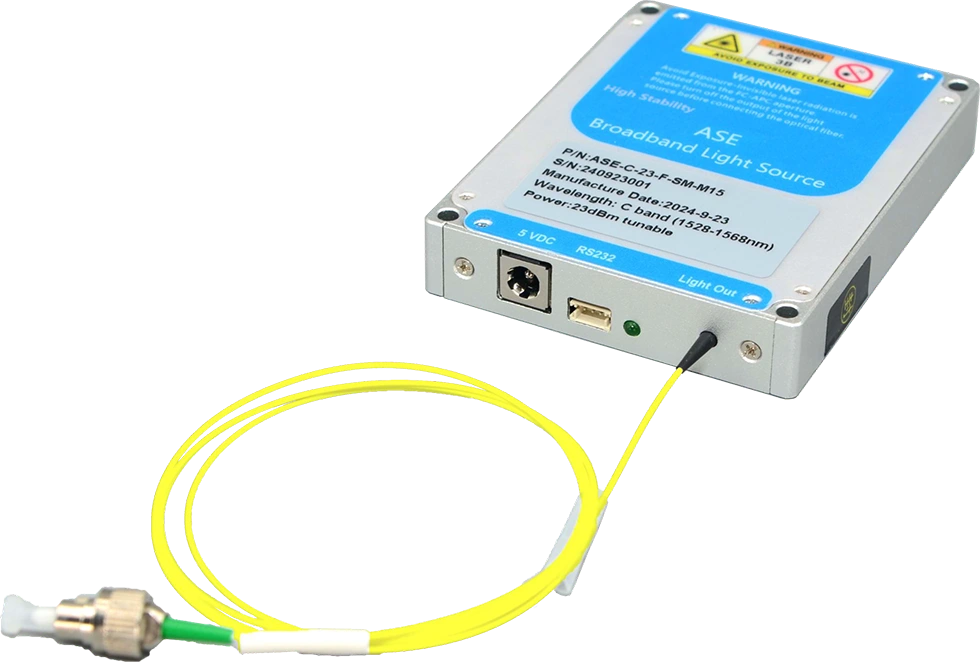

Βήμα 1. Εμφάνιση: Από αριστερά προς τα δεξιά - δύναμη θύρα, σειριακή διεπαφή επικοινωνίας ZH2.54 (3 ακίδων), LED ένδειξης ισχύος και θύρα ινών απλής λειτουργίας για οπτική έξοδο.

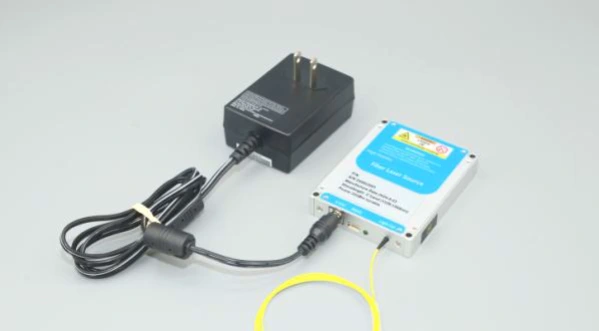

Βήμα 2. Τροφοδοτικό: Η προεπιλογή Η θύρα εισόδου ισχύος είναι DC 5,5×2,1 mm διεπαφή? Ένας αντίστοιχος μετασχηματιστής DC 5V περιλαμβάνεται στη μονάδα εκείνη τη στιγμή της αποστολής. Η μέθοδος σύνδεσης του μετασχηματιστή ρεύματος στην πηγή φωτός Η ενότητα απεικονίζεται στο συνοδευτικό σχήμα. βεβαιωθείτε ότι χρησιμοποιείτε μόνο το γνήσιο, σε πακέτο μετασχηματιστή ρεύματος. Η χρήση μιας ασυμβίβαστης δύναμης ο προσαρμογέας μπορεί να προκαλέσει βλάβη στην πηγή φωτός. Εναλλακτικά, μια έκδοση διατίθεται καλώδιο τροφοδοσίας με ακροδέκτη σχήματος U διευκόλυνση της σύνδεσης σε τροφοδοτικό μεταγωγής. Ωστόσο, αυτή η επιλογή πρέπει να είναι ζητήθηκε ειδικά κατά την αγορά.

Βήμα 3. Σύνδεση καλωδίων επικάλυψης ινών: Αφαιρέστε το καπάκι σκόνης από τον σύνδεσμο ινών και επιθεωρήστε την ακραία όψη της ίνας. βεβαιωθείτε ότι είναι απαλλαγμένο από μόλυνση ή ζημιά πριν το συνδέσετε με άλλο εξαρτήματα οπτικών ινών ή εξοπλισμός δοκιμής. Για πηγές φωτός υψηλής ισχύος, είναι συνιστάται η χρήση τήξης σύντηξης για τη σύνδεση.

Setp4.Σύνδεση της πηγής φωτός Ενότητα στον κεντρικό υπολογιστή: Χρησιμοποιήστε το αρχικό καλώδιο σειριακών δεδομένων USB-to-RS232 περιλαμβάνεται στη μονάδα πηγής φωτός για τη σύνδεση της μονάδας στον υπολογιστή. Ο υπολογιστής απαιτεί την προηγούμενη εγκατάσταση ενός αποκλειστικού προγράμματος οδήγησης σειριακής θύρας για να αναγνωρίσετε σωστά το καλώδιο USB-to-RS232. Διαφορετικά, το λογισμικό υποδοχής θα δεν είναι σε θέση να δημιουργήσει μια σωστή σύνδεση ή να επικοινωνήσει με το φως μονάδα πηγής. Επικοινωνήστε με την Box Optronics για να αποκτήσετε το απαραίτητο πρόγραμμα οδήγησης.

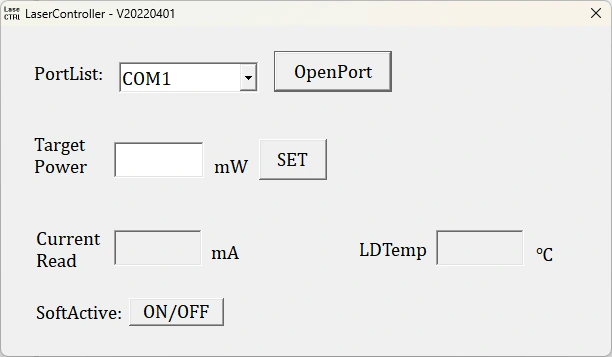

Βήμα 5. Λογισμικό: Για προϊόντα μονάδας φωτεινής πηγής ASE με ρυθμιζόμενη ισχύ, Η οπτική ισχύς εξόδου μπορεί να ρυθμιστεί μέσω λογισμικού κεντρικού υπολογιστή. για σταθερή ισχύ μοντέλα, το επίπεδο ισχύος δεν μπορεί να ρυθμιστεί.

Παραγγελία πληροφορίες

π.χ.: ASE-C-F7-20-SM-M

(Πληροφορίες παραγγελίας: C-band Low Flatness ASE Broadband Light Source, φασματική επιπεδότητα≤7dB, 20mW ισχύς εξόδου, με ίνα SM, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Υπό συνθήκες καθαρής τελικής επιφάνειας, ίνες μονής λειτουργίας (όπως Hi-1060, PM980, G652D ή PM1550) έχουν θεωρητική ανοχή ισχύος περίπου 200 mW συνεχούς φωτός. Κατά συνέπεια, για πηγές φωτός και ενισχυτές με επίπεδα ισχύος εξόδου κάτω από 200 mW, οι σύνδεσμοι ινών εξόδου μπορεί να συνδεθεί με άλλες συσκευές ίνας μονής λειτουργίας χρησιμοποιώντας τυπικούς προσαρμογείς (φλάντζες ινών). Ωστόσο, εάν η τελική επιφάνεια του συνδετήρα ινών είναι μολυσμένη, αυτό είναι πολύ ευαίσθητο στην εξάντληση τη στιγμή που ενεργοποιείται το λέιζερ—ακόμα κι αν το Η ισχύς του λέιζερ είναι πολύ χαμηλή. Επομένως, πριν κάνετε οποιεσδήποτε συνδέσεις ινών, το Η τελική επιφάνεια του συνδετήρα πρέπει να καθαριστεί επιμελώς χρησιμοποιώντας εξειδικευμένο καθαρισμό ινών εργαλεία. Επιπλέον, θα πρέπει να χρησιμοποιείται προσεκτικά ένας επιθεωρητής τελικής όψης ινών εξετάστε την επιφάνεια για να βεβαιωθείτε ότι είναι εντελώς απαλλαγμένη από σκόνη και ρύπους πριν προχωρήσετε στη σύνδεση μέσω της φλάντζας ινών.

● Όταν καθαρίζετε, επιθεωρείτε ή συνδέετε συνδέσμους οπτικών ινών, εσείς πρέπει να διασφαλίζει ότι η φωτεινή πηγή δεν εκπέμπει φως· σε καμία περίπτωση θα πρέπει να εκτελούνται λειτουργίες ενώ το φως είναι ενεργό. Με την ολοκλήρωση της χρήσης και μετά την αποσύνδεση από άλλους συνδέσμους οπτικών ινών, ο σύνδεσμος πρέπει να είναι εφοδιασμένο με καπάκι σκόνης.

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Δεν συνιστάται η συχνή εισαγωγή ή αφαίρεση της οπτικής ίνας συνδέσμους στο άκρο εξόδου, προκειμένου να αποφευχθεί η μόλυνση από τη σκόνη—η οποία μπορεί οδηγεί σε αυξημένη απώλεια εισαγωγής—ή ζημιά στις ακραίες επιφάνειες του συνδετήρα ινών.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. κατάστημα σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
