Ευρυζωνική πηγή φωτός 1030nm ASE

Πίνακας περιεχομένων

1. Εισαγωγή του Ευρυζωνική πηγή φωτός 1030nm ASE

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

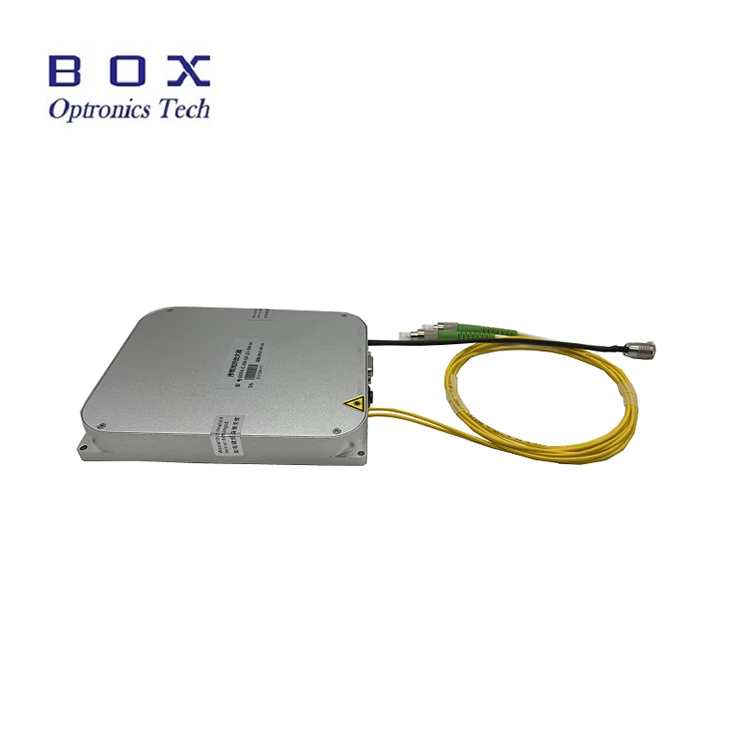

Εισαγωγή Προϊόντος

Αυτή είναι μια ευρυζωνική πηγή φωτός ASE 1030nm που βασίζεται σε Λέιζερ αντλίας ημιαγωγών και ινών με πρόσμειξη υττερβίου, με φασματικό 1030nm κάλυψη, ισχύς εξόδου 10/20/30/50/100/500/1000 mW και πόλωση αναλογία εξάλειψης έως 0,2 dB. Περιλαμβάνεται πλήρες σετ αξεσουάρ. χρήστη παρέχεται εγχειρίδιο. Είναι κατάλληλο για οπτικές ίνες δοκιμή συσκευών, παραγωγή σχάρας FBG, ιατρική απεικόνιση κ.λπ.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Φασματικό επιπεδότητα?

● Η ισχύς εξόδου είναι προαιρετική και ρυθμιζόμενη.

● Μακροπρόθεσμο μήκος κύματος και ισχύς σταθερό.

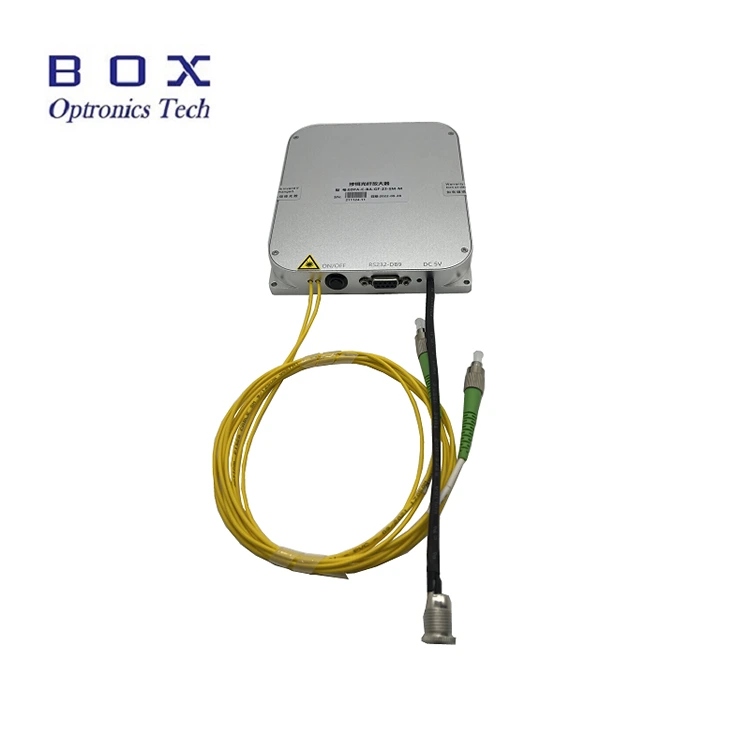

● DB9 Γυναικεία (RS232) επικοινωνίες για εύκολη ενσωμάτωση.

Εφαρμογές προϊόντων

● Ίνα αίσθηση?

● Ιατρική απεικόνιση?

● Ίνα δοκιμή οπτικών συσκευών.

Προϊόν Λεπτομέρειες

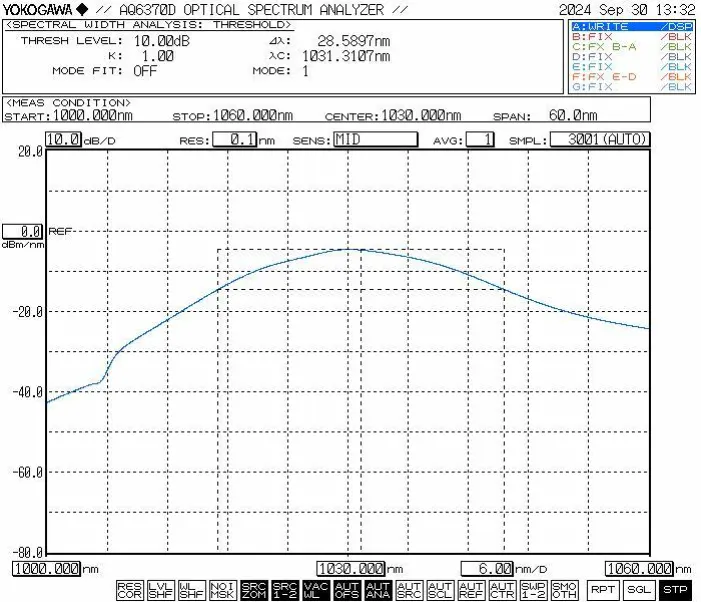

● Τυπικό φάσμα

● Βασικά αξεσουάρ

1. Βήματα Λειτουργίας-1030nm Ευρυζωνική Πηγή Φωτός ASE

Βήμα 1. Αποσυσκευασία και συναρμολόγηση: Παρακαλώ ελέγξτε εάν τα εξαρτήματα είναι πλήρη

πριν από τη συναρμολόγηση.

Βήμα 2. Σύνδεση Fiber Jumpers: Ανοίξτε το καπάκι σκόνης στο σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση ή ζημιά.

Βήμα 3. Σύνδεση του μετασχηματιστή ρεύματος και Σειριακό καλώδιο: Συνδέστε τη μονάδα πηγής φωτός και το τροφοδοτικό. συνδέστε τη μονάδα πηγής φωτός και τον υπολογιστή με καλώδιο σήματος USB-RS232. (Σημείωση: Ο υπολογιστής πρέπει πρώτα να εγκαταστήσει το πρόγραμμα οδήγησης σειριακής θύρας. Ο οδηγός μπορεί να είναι βρέθηκαν στο CD-ROM ή αποκτήθηκαν από την εταιρεία Box Optronics.)

Setp4.Use: Ανοίξτε την πηγή φωτός διακόπτης ενεργοποίησης? η ενδεικτική λυχνία εξόδου πηγής φωτός είναι αναμμένη και υπάρχει οπτική έξοδος ισχύος. Αυτή τη στιγμή, το ρεύμα εργασίας και η τιμή της οπτικής ισχύος είναι οι παράμετροι που ορίζονται από τον κεντρικό υπολογιστή κατά τον τελευταίο τερματισμό λειτουργίας. Μπορούν να είναι τροποποιήθηκε και αποθηκεύτηκε στο λογισμικό του κεντρικού υπολογιστή (μόνο για την έκδοση μοντέλου με ρυθμιζόμενη ισχύ).

Βήμα 5. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: ASE-1030-5HSM-B

(Πληροφορίες παραγγελίας: 1030nm ASE Broadband Light Source, 500mW έξοδος power, με ίνα SM Hi1060, συσκευασία πάγκου).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Πριν από τη σύνδεση των βυσμάτων σύνδεσης οπτικών ινών, κάντε εξειδικευμένο καθαρισμό πρέπει να χρησιμοποιηθούν εργαλεία για τον σχολαστικό καθαρισμό των ακραίων όψεων των συνδετήρων. Επιπλέον, θα πρέπει να χρησιμοποιηθεί προσεκτικά ένας επιθεωρητής τελικής όψης ινών εξετάστε τις επιφάνειες για να βεβαιωθείτε ότι είναι εντελώς απαλλαγμένες από σκόνη και ρύπους πριν τους συνδέσετε μέσω φλάντζας ινών. Κατά τη διάρκεια του καθαρισμού, επιθεώρηση και σύνδεση των ακραίων όψεων οπτικών ινών, είναι επιτακτική ανάγκη να διασφαλιστεί ότι η πηγή φωτός είναι σε απενεργοποιημένη κατάσταση. σε καμία περίπτωση δεν πρέπει Αυτές οι λειτουργίες εκτελούνται ενώ μεταδίδεται φως. Μόλις η χρήση είναι ολοκληρωθεί και ο σύνδεσμος έχει αποσυνδεθεί από άλλες οπτικές ίνες συνδετήρες, ο σύνδεσμος ινών πρέπει να είναι εφοδιασμένος με προστατευτικό καπάκι σκόνης.

● Μοντέλα ευρυζωνικής πηγής φωτός ASE με ισχύ εξόδου 200 mW ή υψηλότερο μπορεί να διαθέτει ένα pigtail εξόδου που τερματίζεται με έναν σύνδεσμο FC/APC. Ωστόσο, αυτή η υποδοχή προορίζεται αποκλειστικά για ισχύ εξόδου που ξεκινά από το χρήστη παρακολούθηση (με σύνδεση σε μετρητή οπτικής ισχύος) ή για διασύνδεση με ένα Ευθυγραμμιστής ινών με τερματικό FC για να κατευθύνει την έξοδο λέιζερ στον ελεύθερο χώρο. Αυτό Συνιστάται ανεπιφύλακτα να μην χρησιμοποιείτε προσαρμογέα φλάντζας για να το συνδυάσετε απευθείας σύνδεσμος με τις πλεξίδες άλλων ινών ή συσκευών που ανήκουν στον χρήστη. κάνοντας έτσι ενέχει σημαντικό κίνδυνο καταστροφής τόσο του συνδετήρα ινών όσο και του η ίδια η μονάδα ενισχυτή. Εάν απαιτείται διασύνδεση με άλλες ίνες, είναι Συνιστάται η χρήση fusion splicing. επιπλέον, βεβαιωθείτε ότι οι τύποι των Οι ίνες που συνδέονται είναι αμοιβαία συμβατές.

● Συνιστάται ανεπιφύλακτα να μην τοποθετείτε ή αφαιρείτε συχνά βύσματα οπτικών ινών στη θύρα εξόδου, για την αποφυγή σκόνης μόλυνση—η οποία μπορεί να οδηγήσει σε αυξημένη απώλεια εισαγωγής—ή το κάψιμο του ακραία όψη του συνδετήρα ινών.

● Κατά την εκκίνηση, βεβαιωθείτε πρώτα ότι τόσο ο διακόπτης λειτουργίας όσο και ο Ο διακόπτης κλειδιού είναι απενεργοποιημένος και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά το κλείσιμο, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού και αποσυνδέστε την παροχή ρεύματος μόνο μετά το Η ενδεικτική λυχνία εξόδου έχει σβήσει. Ποτέ μην διακόπτετε απευθείας το ρεύμα τροφοδοσία ενώ η φωτεινή πηγή είναι σε λειτουργία.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αυτό πρέπει να φυλάσσεται σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
