1683 nm 10 mW σύζευξη ινών λέιζερ

Πίνακας περιεχομένων

1. Εισαγωγή των 1683 nm Λέιζερ 10mW συζευγμένο με ίνες

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Το λέιζερ συζευγμένου ινών 1683nm 10mW υιοθετεί το MQW DFB τσιπ, κεντρικό μήκος κύματος 1683 nm, η ανοχή μήκους κύματος είναι +/-1 nm, τυπική έξοδος ισχύος 10mW, πακέτο BTF 14 ακίδων, συμβατό με Telcordia GR-468 και RoHS. Με μια ίνα μονής λειτουργίας και μια υποδοχή FC/APC, είναι ιδανική για αέριο TDLAS και C2H6 συστήματα ανίχνευσης.

Προϊόν Προδιαγραφές

Προϊόν Χαρακτηριστικά

● Ψηλά Σταθερή οπτική έξοδος 10 mW.

● Βιομηχανικά πρότυπα, Πακέτο πεταλούδας 14 PIN.

● Ενσωματωμένο TEC και οπτικός απομονωτής.

● Πολυκβαντικό λέιζερ πηγαδιού (MQW) κατανεμημένης ανάδρασης (DFB).

●

Προϊόν Εφαρμογές

● Συντονιζόμενο λέιζερ διόδου φασματοσκοπία απορρόφησης;

● Παρακολούθηση C2H6;

● Περιβαλλοντική ποιότητα αέρα παρακολούθηση?

● Ανίχνευση οπτικών ινών & ανίχνευση λέιζερ.

Προϊόν Λεπτομέρειες

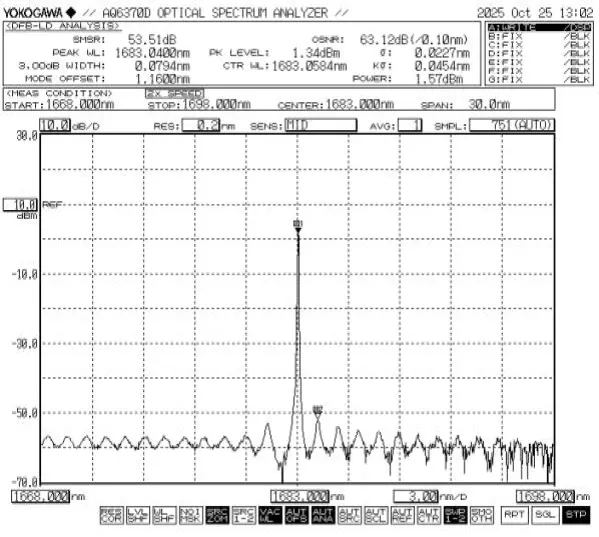

● Τυπικό φάσμα: 1683nm, +/-1nm ανοχή WL.

● Συχνές ερωτήσεις

(1) Ποιος είναι ο τύπος ινών και η προδιαγραφή του συνδετήρα;

--Η τυπική διαμόρφωση χρησιμοποιεί ίνα μονής λειτουργίας με FC/APC σύνδεσμος.

(2) Ποιος είναι ο τύπος συσκευασίας και η μέθοδος τοποθέτησης;

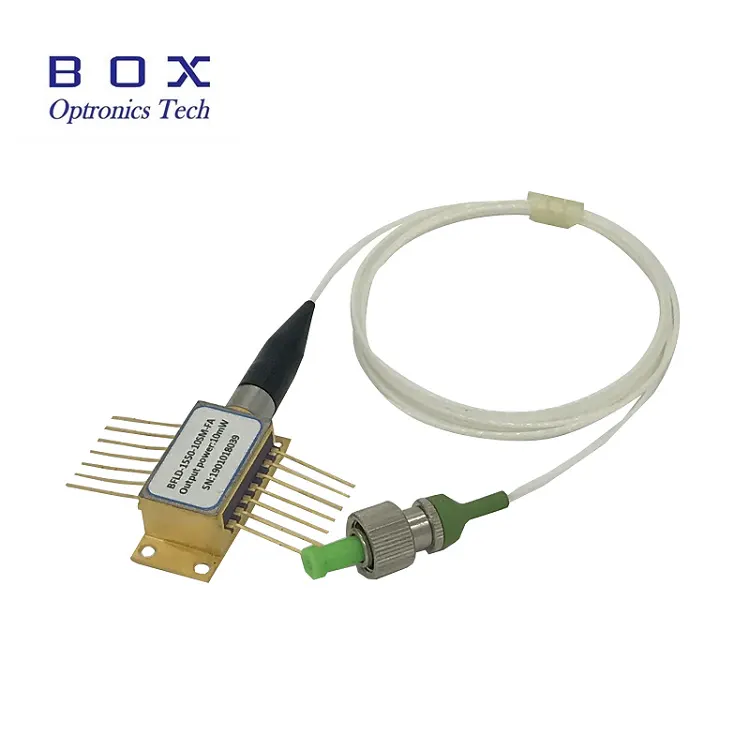

--1683nm 10mW Fiber Coupled Laser στεγάζεται σε τυπικό 14-pin Πακέτο πεταλούδας, συμβατό με mainstream υποδοχές λέιζερ και τοποθέτηση φωτιστικά. Παρέχονται οπές στερέωσης για στερέωση με βίδες ή θερμικό επίθεμα προσκόλληση.

(3) Είναι διαθέσιμη η δοκιμή δείγματος; Ποιες υπηρεσίες προσφέρονται για μαζικές προμήθειες;

-- Υποστηρίζεται η δοκιμή δειγμάτων και η δοκιμαστική παραγωγή μικρού όγκου. Για μαζικές προμήθειες, προσφέρουμε τιμολόγηση όγκου, εκθέσεις εργοστασιακών δοκιμών, προσαρμοσμένες παραμέτρους (όπως μήκος ίνας, τύπος χιτώνα και τύπος σύνδεσης).

Παραγγελία πληροφορίες

π.χ.: BFLD-1683-10SM-FA

(Πληροφορίες παραγγελίας: 1683nm 10mW Fiber Coupled Laser, πεταλούδα 14 ακίδων συσκευασία, με ίνα SM, υποδοχή FC/APC, pin-out τύπου 1).

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά την τάση λειτουργίας και τρέχοντα εύρη που καθορίζονται στο φύλλο δεδομένων. Βασικές παράμετροι—συμπεριλαμβανομένου του Ith (Ρεύμα κατωφλίου), μέγιστο Iop (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστο Τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται συγκεκριμένα στην έκθεση δοκιμής που παρέχεται κατά τη στιγμή της αποστολής.Σημείωση:Λειτουργία πέρα από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
