Πηγή λέιζερ DFB CWDM 1270-1650nm

Πίνακας περιεχομένων

1. Εισαγωγή του Πηγή λέιζερ CWDM 1270-1650nm DFB με ενσωματωμένα κυκλώματα κίνησης

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Αυτή είναι μια πηγή λέιζερ CWDM 1270-1650nm DFB με Ενσωματωμένα κυκλώματα κίνησης που υιοθετούν ένα τσιπ λέιζερ ημιαγωγών DFB, με έξοδο ισχύς άνω των 10 mW, ίνα SM/PM και εξαιρετική ισχύς και φασματική σταθερότητα. Αυτό υποστηρίζει διαμορφώσεις πάγκου και αρθρωτές με διεπαφή επικοινωνίας ή ένα λογισμικό παρακολούθησης για την ενοποίηση συστημάτων. Κατάλληλο για μη γραμμική οπτική έρευνα, άντληση λέιζερ ινών και συστήματα οπτικών δοκιμών. Αποφύγετε τη συχνή πρίζα/ αποσύνδεση των συνδέσμων ινών για να αποφευχθεί η συσσώρευση σκόνης και η τελική επιφάνεια ζημιά.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Δύναμη και φασματική σταθερότητα;

● Ισχύς εξόδου ρυθμιζόμενο 10~100%;

● Μονάδα/πάγκος προαιρετικό, με παρακολούθηση επικοινωνίας για εύκολη ενσωμάτωση?

● Υποστηρίζει Προσαρμογή ινών SM/PM για προσαρμογή σε διάφορα οπτικά συστήματα.

Εφαρμογές προϊόντων

● Συστήματα οπτικής μετάδοσης;

● Άντληση λέιζερ ινών.

● Μη γραμμική έρευνα οπτικών.

Λεπτομέρειες προϊόντος

● Μήκος κύματος CWDM 1270~1650nm, η ανοχή WL είναι +/-3nm.

(Ένα μήκος κύματος κάθε 20 nm είναι διαθέσιμο.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

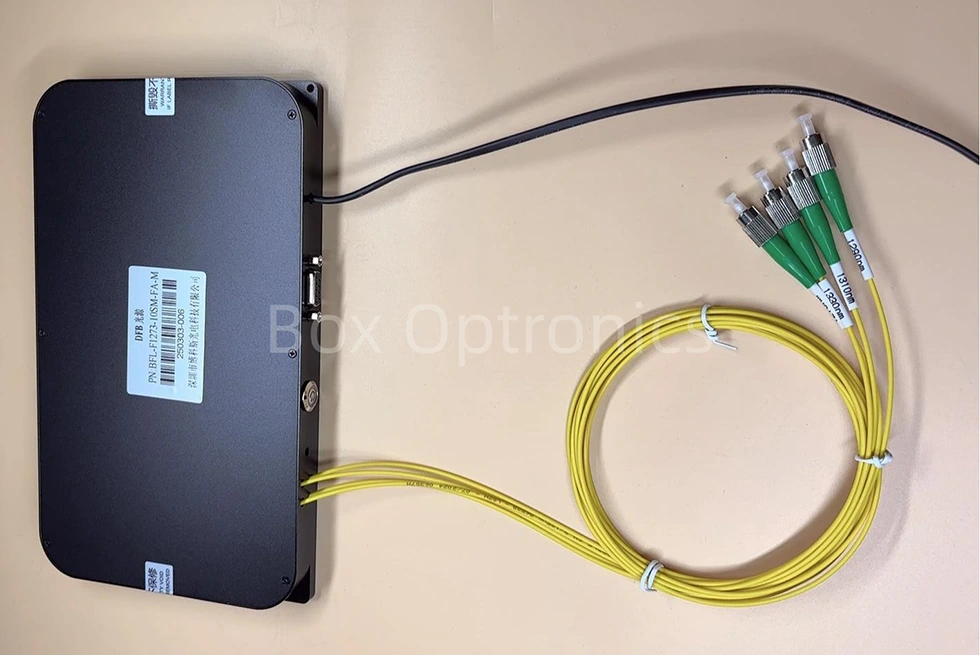

*Υποστήριξη προσαρμοσμένης πολυκαναλικής πηγής λέιζερ DFB

● Βασικά αξεσουάρ

Βήματα Λειτουργίας

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα αξεσουάρ είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής λέιζερ, δεδομένων USB καλώδιο, μετασχηματιστής ρεύματος, αναφορά δοκιμής κ.λπ.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε DC τροφοδοτικό μεταγωγής ή ρυθμιζόμενο τροφοδοτικό που ικανοποιεί την ισχύ τους απαιτήσεις εφοδιασμού. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Μετασχηματιστής ρεύματος τροφοδοτείται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το κάλυμμα σκόνης στον σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσει ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4.Σύνδεση στον κεντρικό υπολογιστή: Χρήση το καλώδιο δεδομένων USB-RS485 DB9 για τη σύνδεση της πηγής λέιζερ DFB και του υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για την αναγνώριση της Καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και το Η μονάδα πηγής φωτός δεν μπορεί να συνδεθεί και να επικοινωνήσει σωστά. Παρακαλώ ρωτήστε Box Optronics για το πρόγραμμα οδήγησης.

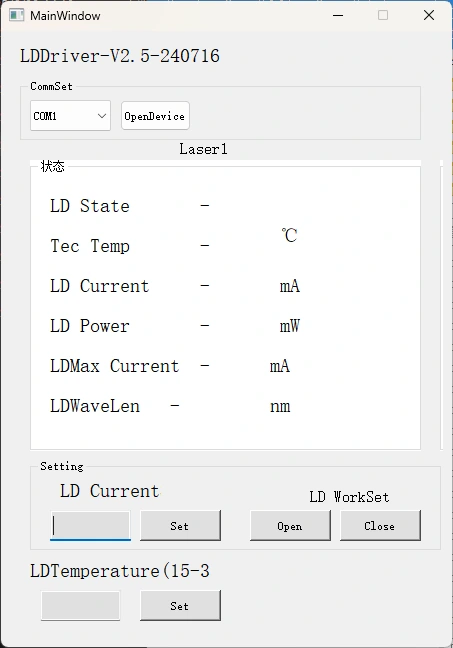

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή ελέγξτε το ρεύμα LD και τη θερμοκρασία LD της πηγής λέιζερ DFB. Επιλέξτε το σωστή θύρα, ρυθμίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Προς αποτρέψτε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Όχι εφαρμόστε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: BLD-1550-1HSM-FA-M

(Πληροφορίες παραγγελίας: Πηγή λέιζερ CWDM 1550nm DFB με ενσωματωμένη μονάδα δίσκου Κυκλώματα, ισχύς εξόδου 100 mW, με ίνα SMF-28e, υποδοχή FC/APC, μονάδα πακέτο).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποφευχθεί συσσώρευση σκόνης και ζημιά στο τέλος του προσώπου.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

● Όταν χρησιμοποιείτε τη μονάδα πηγής λέιζερ για μεγάλο χρονικό διάστημα, να το θυμάστε εξετάστε τη διάχυση θερμότητας και τον αερισμό της μονάδας και τοποθετήστε την μονάδα στην ψύκτρα.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
