DWDM 14PIN Butterfly Analog Laser για CATV

Πίνακας περιεχομένων

1. Εισαγωγή του DWDM Αναλογικό λέιζερ 14 PIN Butterfly για CATV

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Έχει σχεδιαστεί DWDM 14PIN Butterfly Analog Laser για CATV με προηγμένο αναλογικό τσιπ, οπτικό απομονωτή και ισχύ εξόδου 10 mW. Συσκευασμένα με ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και φωτοδίοδο οθόνης, αποδίδει εξαιρετική γραμμικότητα, χαμηλή παραμόρφωση και ανώτερη σταθερότητα μήκους κύματος το πλέγμα DWDM. Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης πρέπει δεν υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Ο τύπος ινών μπορεί να είναι SMF-28e ή PMF-1550;

● Ισχύς εξόδου 10mW ή προσαρμοσμένη.

● 14 ακίδων Πακέτο BTF με TEC και Monitor PD.

Εφαρμογές προϊόντων

● Επικοινωνία οπτικών ινών;

● Συστήματα DWDM;

● Μετάδοση CATV?

● Εξοπλισμός εργαστηριακών δοκιμών.

Λεπτομέρειες προϊόντος

● Αρίθμηση καναλιών πλέγματος ITU

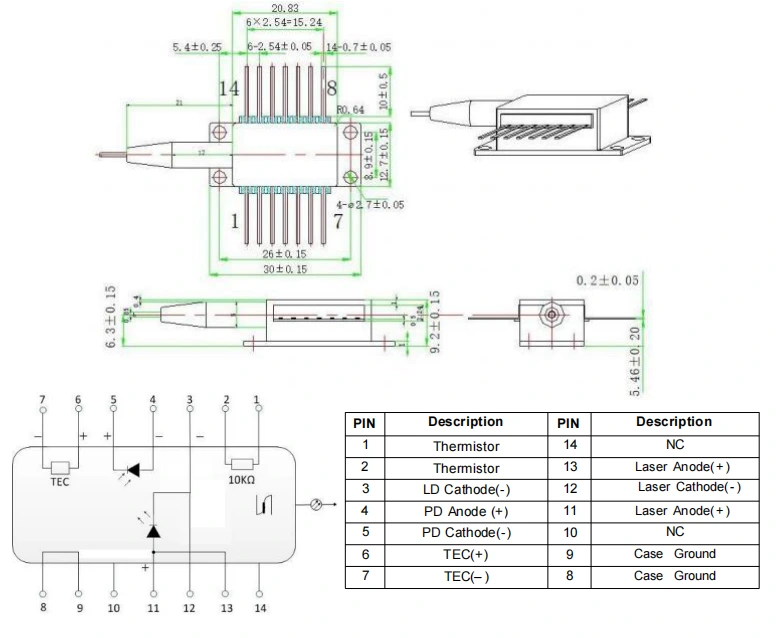

● Τύπος 1 Σχέδιο πακέτου&PIN-OUT Ορισμός(Μονάδα:mm):DWDM 14PIN Butterfly Analog Laser για CATV

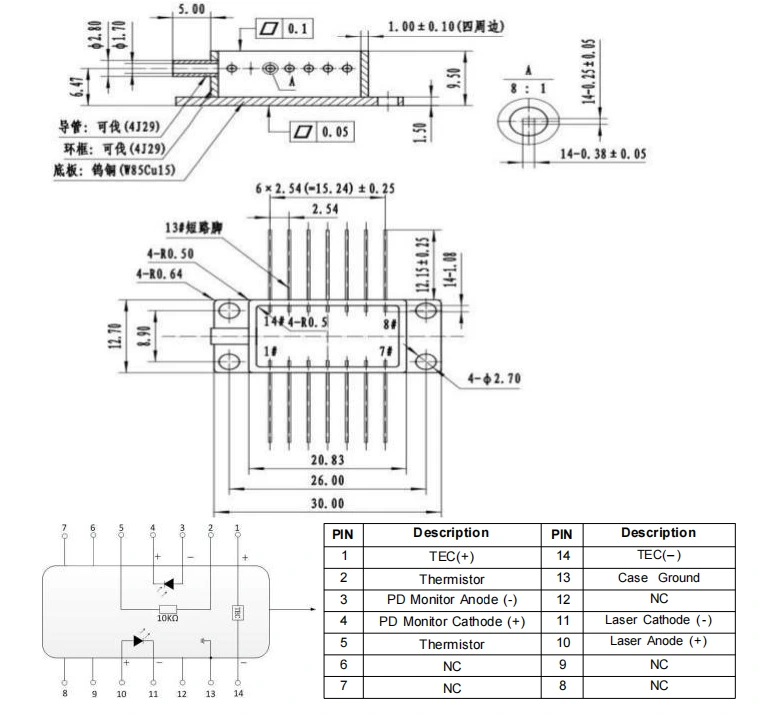

● Τύπος 2 Σχέδιο πακέτου&PIN-OUT Ορισμός(Μονάδα:mm)-DWDM 14PIN Butterfly Analog Laser για CATV

Παραγγελία πληροφορίες

π.χ.: BFLD-CH56-10SM-FA

(Πληροφορίες παραγγελίας: DWDM 14PIN Butterfly Analog Laser για CATV, CH56: 1532,68 nm, ισχύς εξόδου 10 mW, ίνα SM, υποδοχή FC/APC, pin-out τύπου 1).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας

● ESD Protection: Αυτή η συσκευή είναι ηλεκτροστατικά ευαίσθητη. Επομένως, πρέπει να ληφθούν αυστηρά μέτρα αντιστατικής προστασίας να τηρούνται κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, θα πρέπει να λαμβάνονται προφυλάξεις για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς δεν γίνεται κάτι τέτοιο μπορεί να οδηγήσει σε μόνιμη ζημιά στη συσκευή (π.χ. εξασφαλίστε τον κατάλληλο εξοπλισμό γείωση και φοράτε αντιστατικό λουρί καρπού).

● Απαιτήσεις συγκόλλησης καρφιτσών: Εάν οι ακίδες πρέπει να συγκολληθούν, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και η Ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Δώστε ιδιαίτερη προσοχή στο παρακάτω: κατά τη διάρκεια της διαδικασίας συγκόλλησης, η συσκευή πρέπει να είναι σε μη τροφοδοσία κατάσταση, και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Εφαρμογή ρεύματος: Κατά την ενεργοποίηση διαδικασία, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, καθώς υπάρχει κίνδυνος να καταστρέψετε το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε τρέχον επίπεδο κοντά στο όριο του τσιπ, και στη συνέχεια αυξάνετε σταδιακά το ρεύμα σε μικρά βήματα μέχρι το επιθυμητό έχει επιτευχθεί επίπεδο.

● Ψύκτη TEC: Πριν ενεργοποιήσετε όλα τα εξαρτήματα, πρώτα ενεργοποιήστε το ψυγείο και, στη συνέχεια, προχωρήστε με τα βήματα σταδιακής ενεργοποίησης αποτρέψτε την υπερθέρμανση και την υπερφόρτωση των τσιπ.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
