Λέιζερ πεταλούδας υψηλής ισχύος 1550nm DFB 40mW

Πίνακας περιεχομένων

1. Εισαγωγή των 1550nm DFB 40mW High Power Butterfly Laser

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες συσκευασίας

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. FAQ

Εισαγωγή Προϊόντος

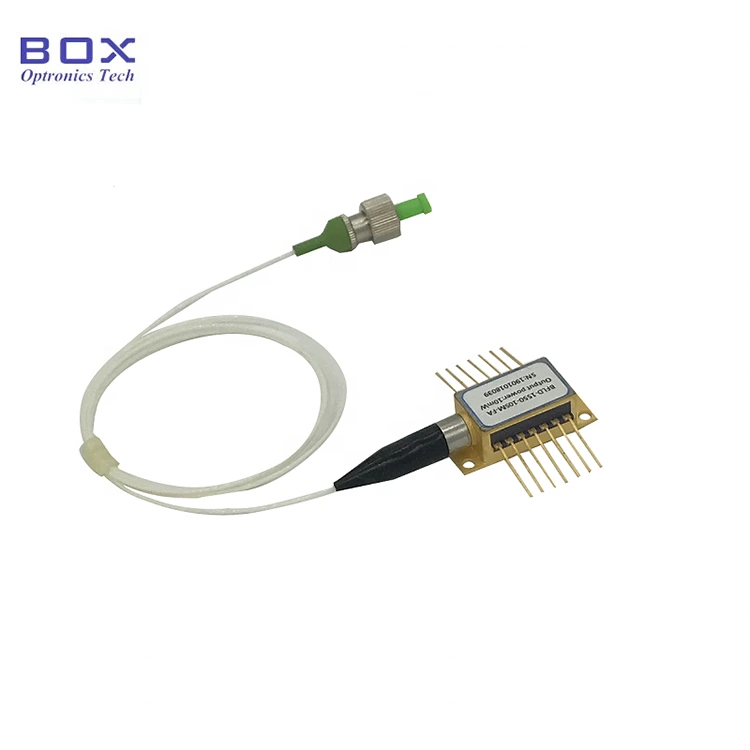

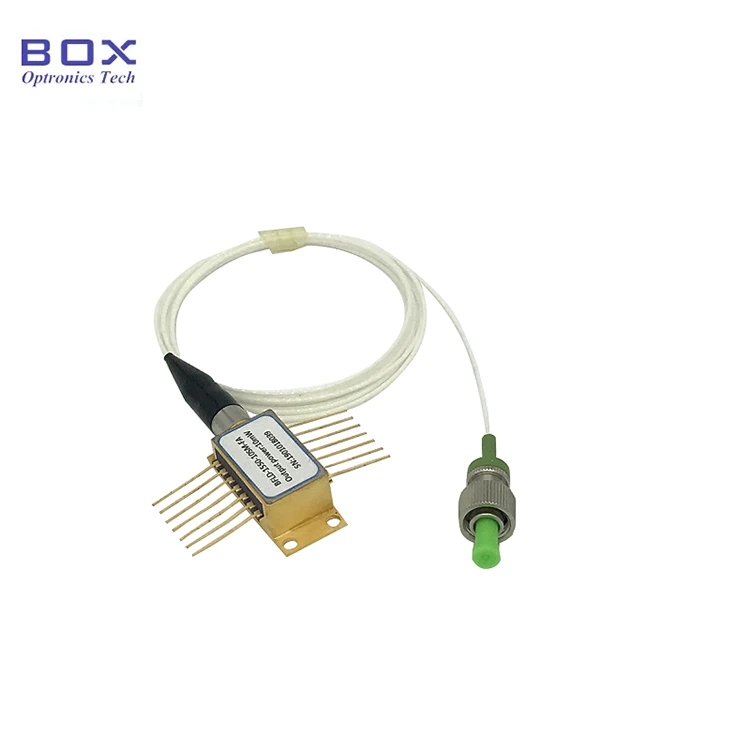

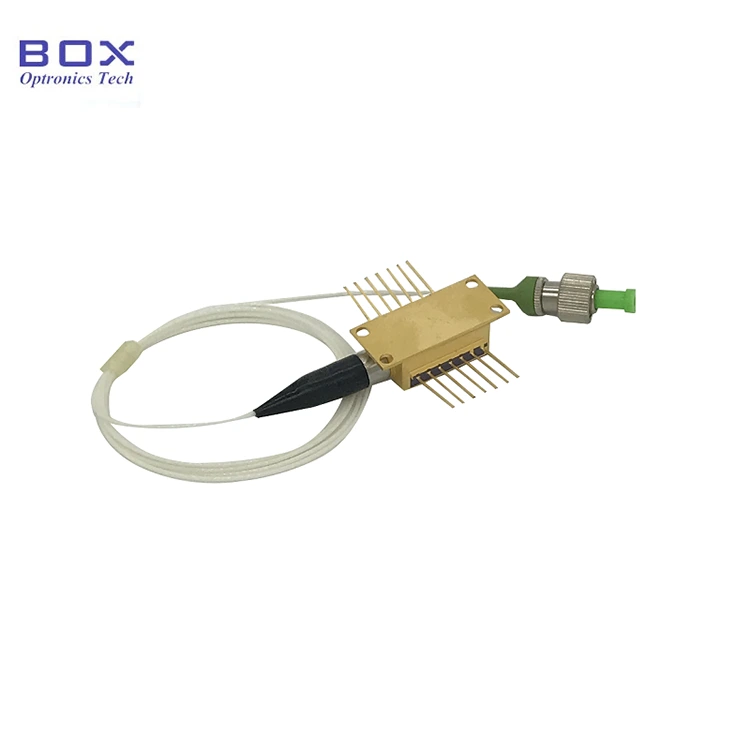

Αυτό είναι ένα λέιζερ πεταλούδας υψηλής ισχύος 1550nm DFB 40mW, ενσωματωμένο TEC, οθόνη PD και θερμίστορ. Διαθέτει σταθερό μήκος κύματος, 40mW ισχύς εξόδου και χαμηλό ρεύμα κατωφλίου. Προαιρετικά με ίνα SM/PM, φαρδιά θερμοκρασία λειτουργίας και υψηλή αξιοπιστία, κατάλληλη για επικοινωνία ινών, οπτικά όργανα και ανίχνευση ινών. Ελέγξτε το ρεύμα της μονάδας και θερμοκρασία αυστηρά και αποφύγετε τη ζημιά από υπερβολικό ρεύμα.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Multi-Quantum Λέιζερ Κατανεμημένης Ανάδρασης (MQW) Well (MQW).

● ίνα SM ή κοτσίδα ινών PM.

● Ισχύς εξόδου 40mW;

● 14 ακίδων Πακέτο BTF με TEC και Monitor PD.

Εφαρμογές προϊόντων

● Οπτική ίνα επικοινωνίες?

● Ανίχνευση οπτικών ινών;

● Δοκιμή οπτικών συσκευών.

Προϊόν Λεπτομέρειες

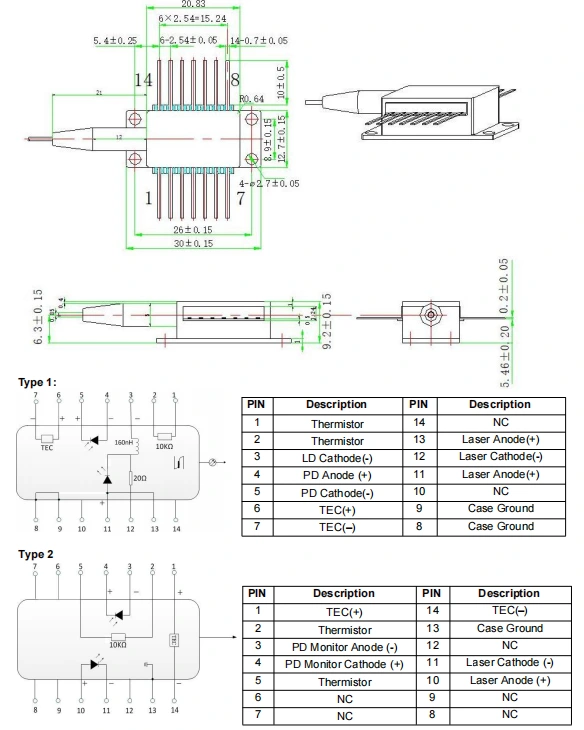

● Σχέδιο συσκευασίας&PIN-OUT Ορισμός(Μονάδα:mm)-1550nm DFB 40mW Υψηλό Λέιζερ Power Butterfly

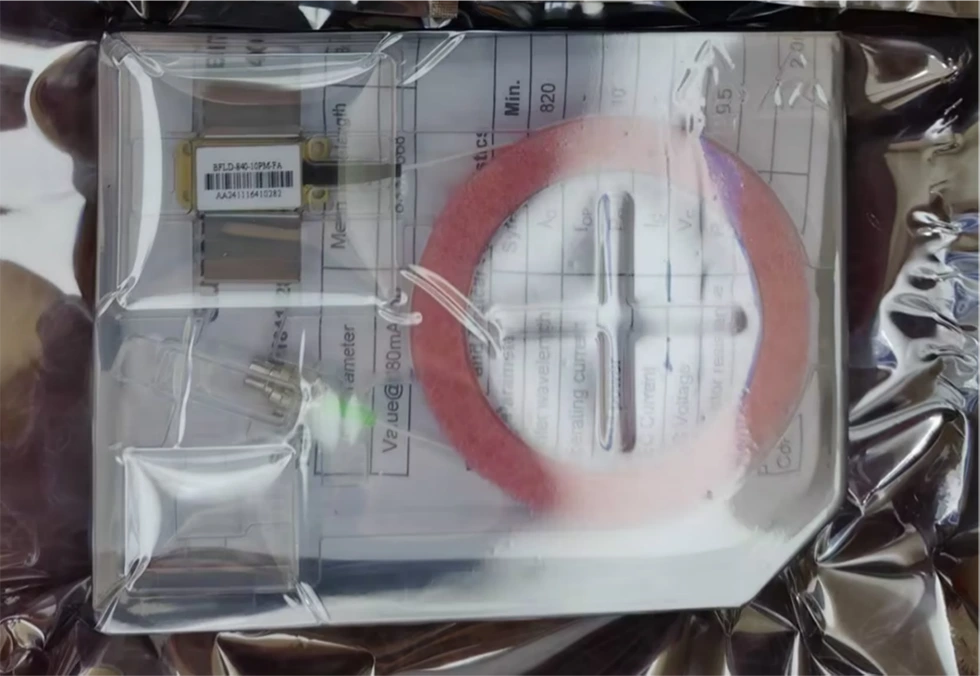

● Παράδειγμα συσκευασίας

*Αυτόμονη συσκευή χωρίς μονάδα δίσκου. ένα πακέτο μονάδων ενσωματωμένο με πρόγραμμα οδήγησης τα κυκλώματα είναι προαιρετικά.

Παραγγελία πληροφορίες

π.χ.: BFLD-1550-40SM-FA1

(Πληροφορίες παραγγελίας: 1550nm DFB 40mW High Power Butterfly Laser, SM ίνα, υποδοχή FC/APC, ακροδέκτης τηλεπικοινωνιών).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Κατά τη διαδικασία ενεργοποίησης, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, όπως Αυτό κινδυνεύει να καταστρέψει το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε ένα τρέχον επίπεδο κοντά στο κατώφλι του τσιπ και, στη συνέχεια, αυξήστε σταδιακά το ρεύμα σε μικρό αυξήσεις έως ότου επιτευχθεί το επιθυμητό επίπεδο.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

FAQ

● Είναι δυνατή η αλλαγή του μήκος κύματος ρυθμίζοντας το ρεύμα; Ποιο είναι το εύρος;

--Ναί. Το ρεύμα ο συντελεστής μήκους κύματος είναι 0,01 nm/mA και το μήκος κύματος θερμοκρασίας ο συντελεστής είναι 0,1 nm/℃. Το ρυθμιζόμενο εύρος WL είναι περίπου ~κεντρικό WL+/- 1 nm.

● Ποιο είναι το πλάτος γραμμής; Εσείς παρέχει ένα στενό πλάτος γραμμής LD;

--3~5MHz. 1550 nm Στενό πλάτος γραμμής LD (προαιρετικό): λιγότερο από 400kHz, 100kHz, 50kHz, 10kHz.

● Ποια είναι η ρύθμιση ισχύος εύρος;

--10~100%

● Ποιο είναι το μήκος κύματος ανοχή;

--+/-3nm. Λιγότερο είναι επίσης προαιρετικό.

● Παρέχετε προστατευτικό σωλήνας ινών και σύνδεσμος ινών;

--Ναί. 900μ χαλαρά Ο σωλήνας και οι σύνδεσμοι FC/APC, SC/APC ή άλλοι σύνδεσμοι είναι προαιρετικοί.
