Δίοδος λέιζερ συζευγμένης με ίνες DFB 1651 nm

Πίνακας περιεχομένων

1. Εισαγωγή του 1651nm Δίοδος λέιζερ συζευγμένη με ίνες DFB

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή προϊόντος-1651nm DFB Fiber Συζευγμένη δίοδος λέιζερ

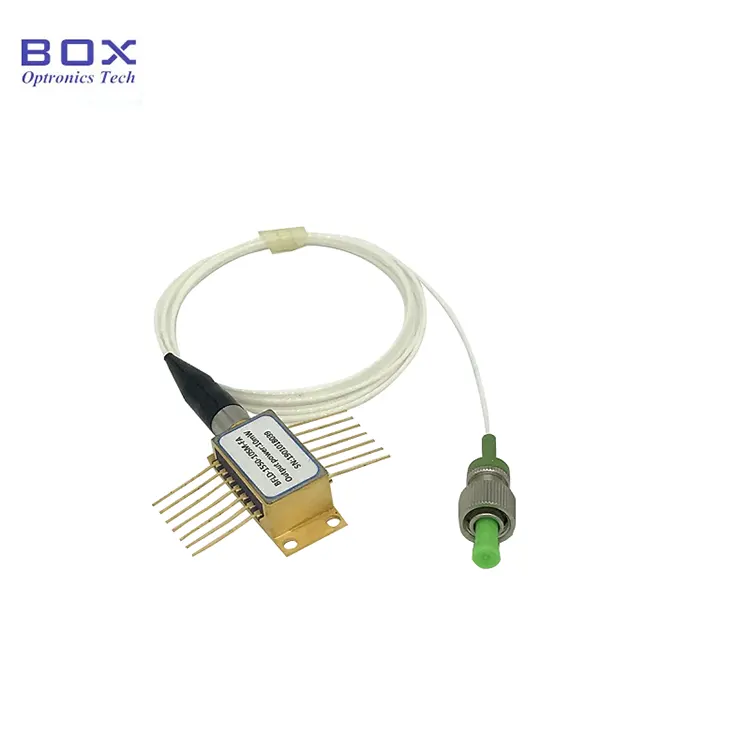

Αυτή είναι μια δίοδος λέιζερ 1651 nm DFB συζευγμένη με ίνες με α Τσιπ DFB πολλαπλών κβαντικών πηγαδιών και συσκευασία πεταλούδας 14 ακίδων. Ενσωματώνει το TEC έλεγχος θερμοκρασίας και θερμίστορ, υποστηρίζει απλή λειτουργία/διατήρηση πόλωσης έξοδος ινών, με τυπική ισχύ εξόδου 10 mW και κεντρικό μήκος κύματος του 1651 nm. Κατάλληλο για επικοινωνία ινών, ανίχνευση ινών, οπτικά όργανα, και ειδικά συστήματα πηγής φωτός, είναι εύκολο στη λειτουργία και εξαιρετικά αξιόπιστο. Παρακαλούμε ελέγξτε αυστηρά το ρεύμα, την τάση και τη θερμοκρασία συγκόλλησης, παρέχουν προστασία ESD και αποφύγετε την υπέρβαση των απόλυτων μέγιστων αξιολογήσεων.

Προϊόν Προδιαγραφές-Δίοδος λέιζερ 1651nm DFB Fiber Coupled

Προϊόν Χαρακτηριστικά-Δίοδος λέιζερ 1651nm DFB Fiber Coupled

● Υποστηρίζει Σύζευξη ινών SMF-28e ή PMF-1550, σύνδεσμος FC/APC.

● 14 ακίδων Πακέτο πεταλούδας?

● Ενσωματωμένο θερμίστορ και TEC.

● Ευρεία εύρος θερμοκρασίας λειτουργίας.

Προϊόν Εφαρμογές-1651nm DFB Fiber Coupled Diode Laser

● Οπτική ίνα επικοινωνία?

● Οπτικό όργανο;

● CH4 Ανάλυση αερίου μεθανίου;

● Ανίχνευση οπτικών ινών.

Προϊόν Λεπτομέρειες-1651nm DFB Fiber Coupled Diode Laser

● Σχέδιο πακέτου & Ορισμός PIN-OUT (Μονάδα:mm)-1651nm DFB Fiber Συζευγμένη δίοδος λέιζερ

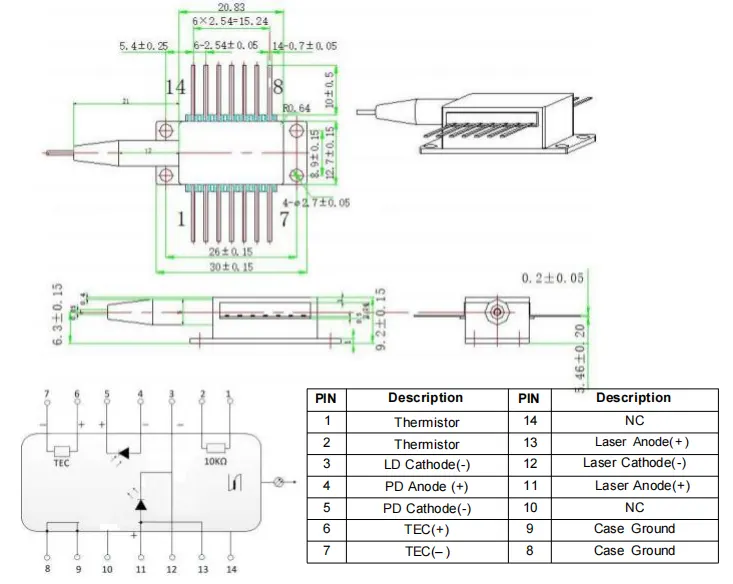

>>>Pin-out τύπου 1

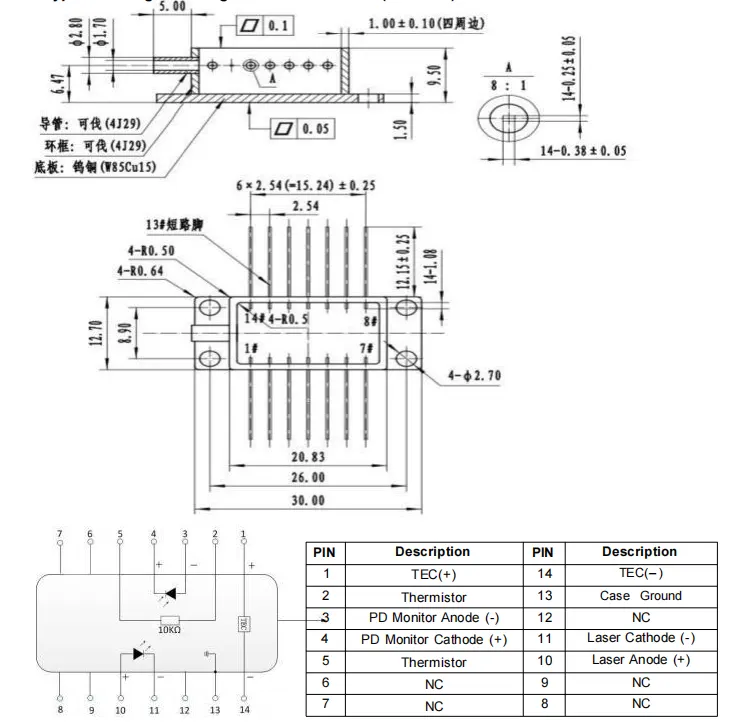

>>>Pin-out τύπου 2

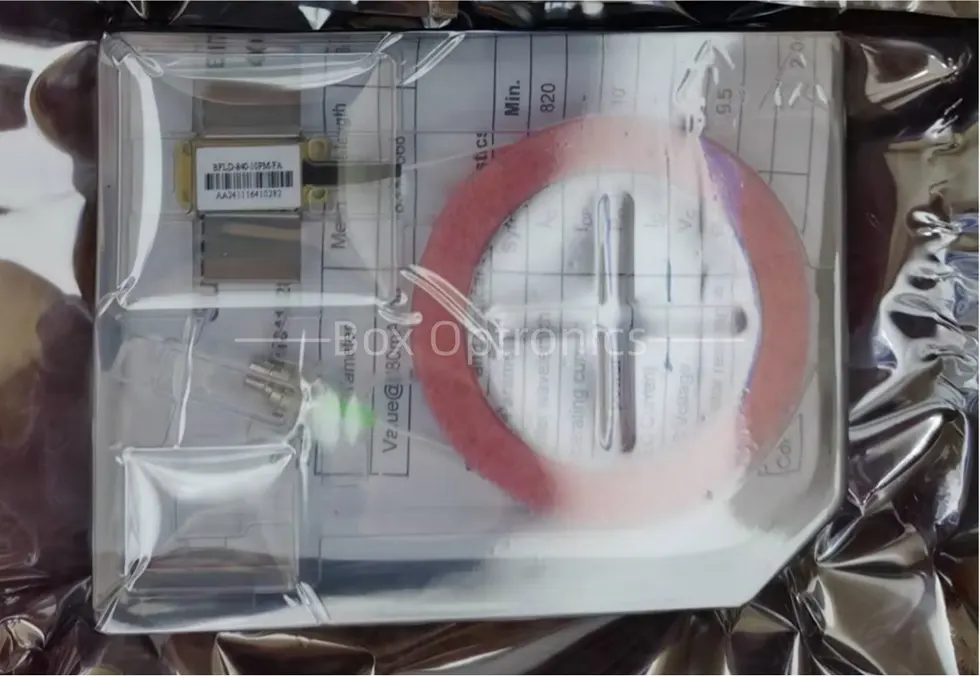

● Παράδειγμα συσκευασίας

*Αυτόμονη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).

Παραγγελία πληροφορίες-1651nm DFB Fiber Coupled Diode Laser

π.χ.: BFLD-1651-10SM-FA2

(Πληροφορίες παραγγελίας: 1651nm DFB Fiber Coupled Laser Diode, 14-pin butterfly συσκευασία, με ίνα SM, υποδοχή FC/APC, pin-out τύπου2).

Φύλλο δεδομένων-1651nm DFB Δίοδος λέιζερ συζευγμένη με ίνες

Φύλλο δεδομένων

1. Όροι προσφοράς και πληρωμής-1651nm DFB Fiber Coupled Diode Laser

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-1651nm DFB Δίοδος λέιζερ συζευγμένη με ίνες

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Notes-1651nm DFB Fiber Coupled Diode Laser

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση-Δίοδος λέιζερ 1651nm DFB Fiber Coupled

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
