1. Εισαγωγή του Λέιζερ πεταλούδας DFB υψηλής ισχύος 1653,7 nm 40 mW
2. Τεχνικές Προδιαγραφές
3. Χαρακτηριστικά προϊόντος
4. Τυπικές Εφαρμογές
5. Λεπτομέρειες προϊόντος
6. Πληροφορίες Παραγγελίας
7. Φύλλο δεδομένων και δοκιμαστικό φύλλο
8. Όροι προσφοράς και πληρωμής
9. Χρόνος ανοχής
10. Σημειώσεις λειτουργίας
11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση
Υψηλής ισχύος 1653,7 nm 40 mW DFB Butterfly Laser που χρησιμοποιεί ένα τσιπ MQW DFB υψηλής απόδοσης με κεντρικό μήκος κύματος 1653,7 nm, ανοχή μήκους κύματος +/-1nm και αναλογία απόρριψης πλευρικής λειτουργίας (SMSR) >35dB. Διαθέτει χαμηλή τάση κατωφλίου, χαμηλή κατανάλωση ενέργειας και υψηλή αξιοπιστία. Ενσωμάτωση θερμίστορ, θερμοηλεκτρικό ψυγείο (TEC) και δίοδος παρακολούθησης, υποστηρίζει μακροχρόνια σταθερή λειτουργία και χρησιμοποιείται ευρέως σε συστήματα ανίχνευσης αερίων, παθητική δοκιμή συσκευών και ανίχνευση οπτικών ινών. Κατάλληλο απαιτείται καλωδίωση, έλεγχος θερμοκρασίας και ρεύματος κατά τη λειτουργία αποτρέψτε την κάμψη και τη ζημιά των ινών.
|
Παράμετρος |
Σύμβολο |
Κατάσταση |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
|
Θερμοκρασία αποθήκευσης |
Τσ |
– |
-40 |
– |
85 |
℃ |
|
Θερμοκρασία θήκης λειτουργίας |
Κορυφή |
– |
-20 |
– |
70 |
℃ |
|
Μπροστινό ρεύμα LD |
ΑΝ |
CW |
– |
– |
500 |
mA |
|
Αντίστροφο ρεύμα LD |
Ir |
– |
– |
– |
2 |
mA |
|
Αντίστροφη τάση LD |
VLR |
– |
– |
– |
3 |
V |
|
PD Forward Current |
IFPD |
– |
– |
– |
-10 |
mA |
|
Αντίστροφη τάση PD |
VRPD |
– |
– |
– |
20 |
V |
|
Ρεύμα TEC |
ITEC |
– |
– |
– |
2 |
A |
|
Τάση TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Ακτίνα κάμψης ινών |
– |
– |
30 |
– |
– |
mm |
|
Σχετική Υγρασία |
RH |
Χωρίς συμπύκνωση |
0 |
– |
95% |
– |
|
Χρόνος συγκόλλησης μολύβδου |
– |
260 ℃ |
– |
– |
10 |
Δεύτερος |
|
Αξονική δύναμη έλξης ινών |
– |
– |
– |
– |
5 |
N |
|
Δύναμη έλξης πλευρικής ίνας |
– |
– |
– |
– |
2.5 |
N |
● Βιομηχανικό πρότυπο Πακέτο πεταλούδας 14 ακίδων.
● Ενσωματωμένο TEC και παρακολούθηση PD.
● Ψηλά σταθερότητα 40mW οπτική έξοδος;
● Υψηλής απόδοσης, λέιζερ κατανεμημένης ανάδρασης (DFB) πολυκβαντικού φρεατίου (MQW).
● Συντονιζόμενο λέιζερ διόδου φασματοσκοπία απορρόφησης TDLAS;
● CH4 Παρακολούθηση;
● Πηγή φωτός για περιβαλλοντική παρακολούθηση και αναλυτές αερίων.

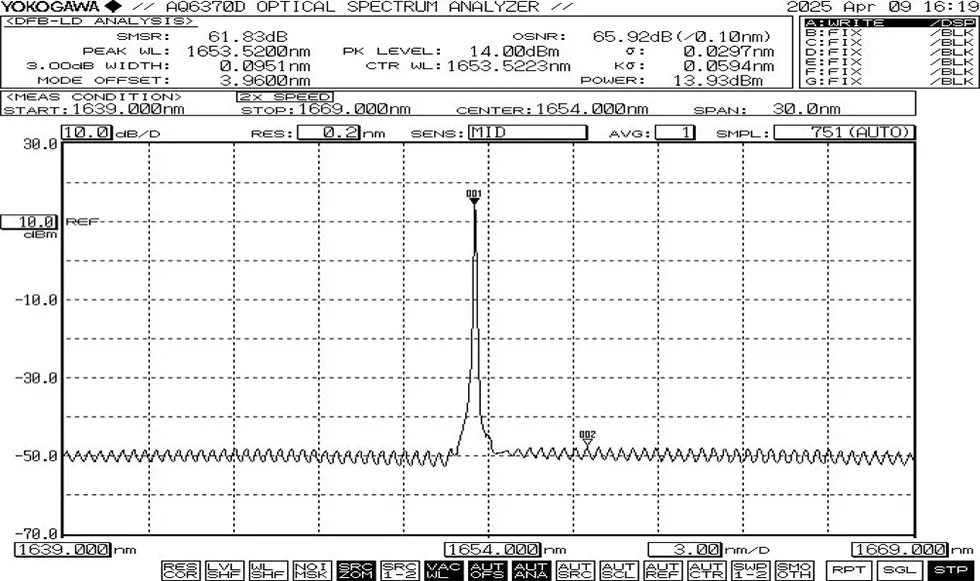

● Τυπικό φάσμα: 1653,7 nm, +/-1 nm ανοχή WL.

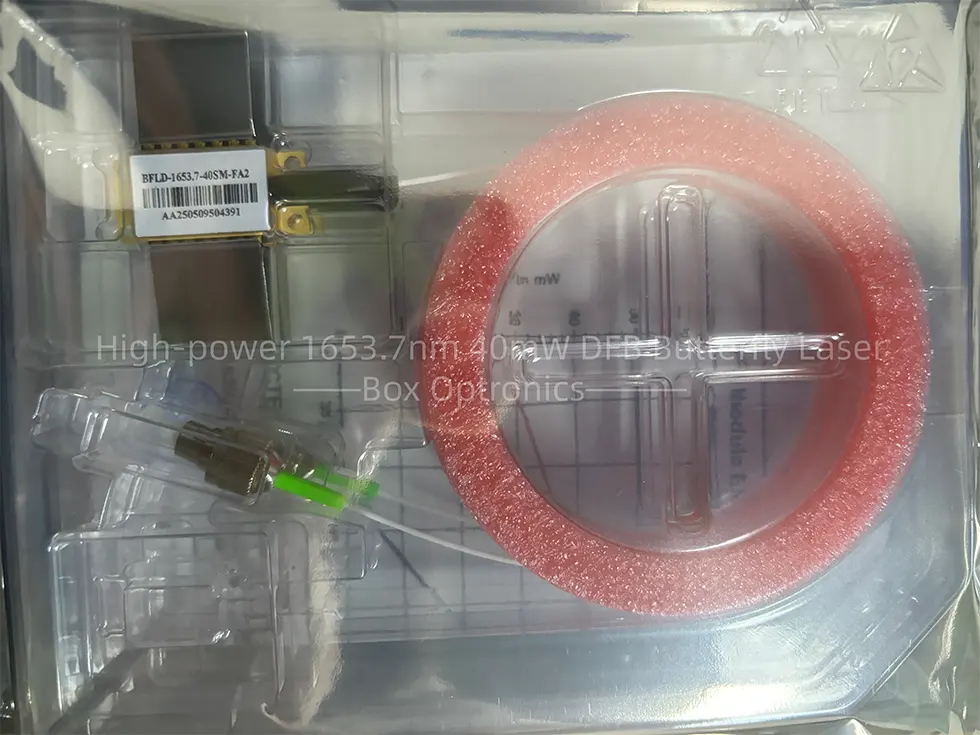

● Παράδειγμα συσκευασίας
|
|
Αξεσουάρ |
Ποσότητα |
|
1 |
Λέιζερ πεταλούδας DFB υψηλής ισχύος 1653,7 nm 40 mW |
1 |
|
2 |
Έκθεση δοκιμής προϊόντος |
1 |
|
Ονομα |
Μήκος κύματος |
Ισχύς εξόδου |
Τύπος ινών |
Συνδετήρας |
PIN-OUT |
|
BFLD |
-ΧΧΧΧ |
-ΧΧ |
XX |
-ΧΧ |
X |
|
Δίοδος λέιζερ DFB |
1653:1653,7 nm Αλλος |
10:10 mW 40:40 mW Αλλος |
SM: Μονή λειτουργία ΠΜ: Διατήρηση της πόλωσης
|
FA: FC/APC SA: SC/APC Αλλος |
NULL: Τύπος 1 2: Τύπος 2 |
π.χ.: BFLD-1653-40SM-FA
(Πληροφορίες παραγγελίας: Λέιζερ πεταλούδας DFB υψηλής ισχύος 1653,7 nm 40 mW, με ίνα SM, υποδοχή FC/APC, pin-out τύπου 1).
● Όροι προσφοράς
(1) EXW:
Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.
(2) DAP:
Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.
(3) Άλλο
● Όροι πληρωμής
Διατίθενται PayPal και T/T.
Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)
Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.
● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.
● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.
● Πριν ενεργοποιήσετε τη συσκευή, ενεργοποιήστε πρώτα το ψυγείο και μετά εφαρμόστε ισχύ σε μικρά βήματα για να αποτρέψετε την υπερθέρμανση του τσιπ ή γίνεται υπερφόρτωση.
● Περίοδος εγγύησης:
Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.
● Εξαιρέσεις από τη δωρεάν εγγύηση:
Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:
(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.
(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.
(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.
(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.
(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.
(6) Ζημιά ή απώλεια κατά τη μεταφορά.
